摘要: 电压互感器有一次绕组、二次绕组、铁芯接线端子和绝缘支持物等组成，其工作原如图所示。电压互感器一次绕组具有较多的匝数N1，并联接于被测电路的两端，其绝缘等级与实际系统的电压相应。二次绕组具有较少的匝数N2， ... 电压 互感器有一次绕组、二次绕组、铁芯接线端子和绝缘支持物等组成，其工作原如图所示。 电压互感器一次绕组具有较多的匝数N1，并联接于被测电路的两端，其绝缘等级与实际系统的电压相应。二次绕组具有较少的匝数N2，可接通测量仪表或电能表的电压线圈，二次额定电压通常为100V。
电压互感器正常工作时可以看作是一台空载运行的降压变压器。当一次绕组接于 电源 电压 时，在一次绕组中流过空载电流 ，在铁芯中产生磁通 ，使二次绕组中产生感应电压
式中U1--电压互感器一次电压，V；
U2--电压互感器二次电压，V；
N1--电压互感器一次匝数，匝；
N2--电压互感器二次匝数，匝；
K--电压互感器变比。
在电能计量装置中，采用电压互感器后，电能表上的读数，乘以电压互感器的变比，就是实际使用电量。电压互感器的型号由字母符号和数字组成，其含义如下：
双绕组电压互感器工作原理图

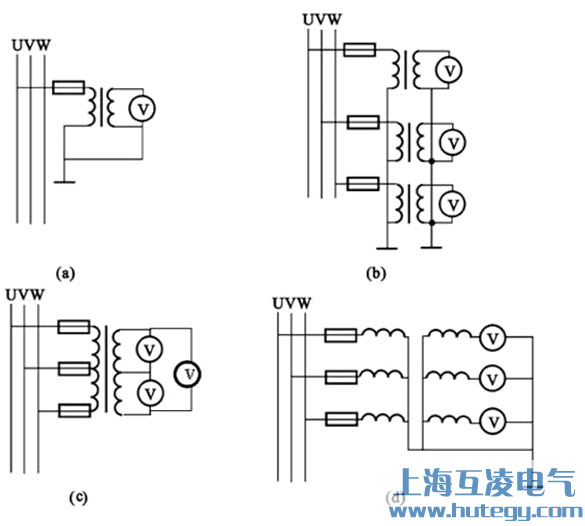

电压互感器的接线方式
(a)一台单相互感器接线；用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式

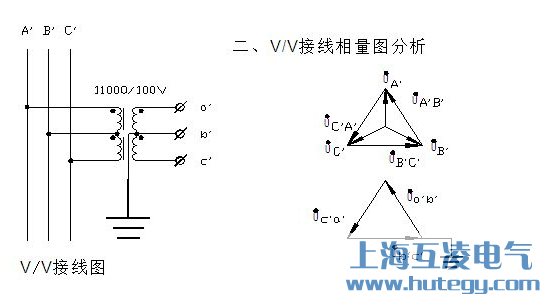

(b)、V-V接线；用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。
(c)Y-Y。接线
(d)三相五柱式电压互感器接线；
(e)三台单相三绕组电压互感器接线：用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。
图所示为一台单相电压互感器的接线，可测量35kV及以下系统的线电压，或110kV以上中性点直接接地系统的相对地电压。
图为两台单相电压互感器接成V-V形接线，它能测量线电压，但不能测量相电压。这种接线方式广泛用于中性点非直接接地系统。
图所示是一台三相三柱式电压互感器的Y-Y。形接线：它只能测量线电压，不能用来测量相对地电压，因-次侧绕组的星形接线中性点不能接地，这是因为，在中性点非直接接地系统中发生单相接地时，接地相对地电压为零，未接地相对地电压升高 倍。
图是一台三相五柱式电压互感器的Y。-Y。/△接线，其一次侧绕组和基本二次绕组接成星形，且中性点接地，辅助二次绕组接成开口三角形。因此，三相互感式电压互感器可测量电压和相对地电压，还可作为中性点非直接接地系统中对地的绝缘监察以及实现单相接地的继电保护，这种接线广泛应用于6～10kV屋内配电装置中。
在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。 在3~60KV电网中，通常采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。必须指出，不能用三相三柱式电压互感器做这种测量。当系统发生单相接地短路时，在互感器的三相中将有零序电流通过，产生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通过磁阻很大的气隙和铁外壳形成闭合磁路，零序电流很大，使互感器绕组过热甚至损坏设备。而在三相五柱式电压互感器中，零序磁通可通过两侧的铁芯构成回路，磁阻较小，所以零序电流值不大，对互感器不造成损害。
使用须知
1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。
2.电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电压互感器电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3.接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4.电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5.为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全

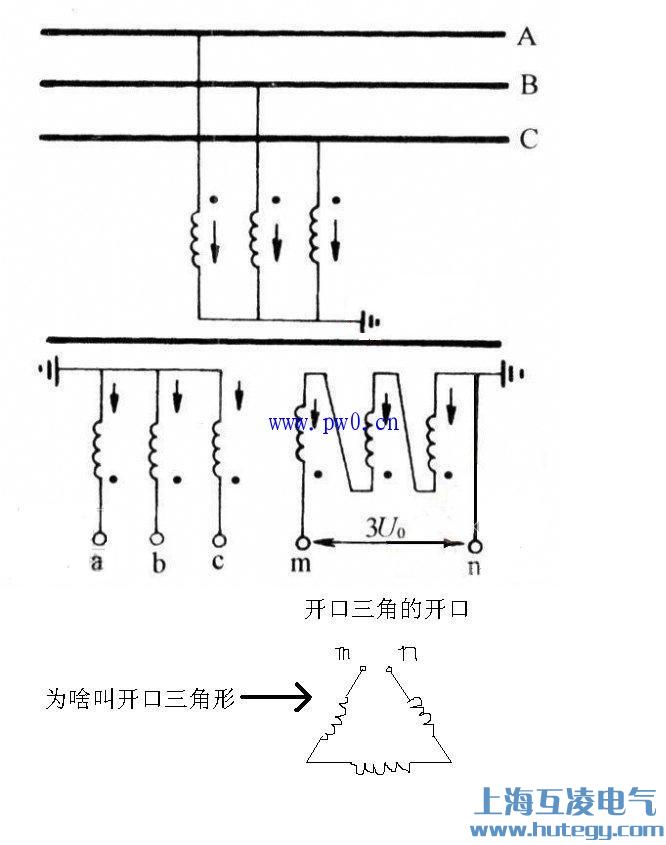

电压互感器开口三角接线图
