摘要，本文中视频主要讲解互感器作用（互感器中电流互感器的作用，电压互感器的作用）及互感器工作原理、用途。欢迎收藏相互学习。
一、 互感器的作用
低压系统遇到大电流应用的场合，我们要用计量表电流表指数出相应的数值，当时不能直接连接这时候我们要利用电流互感器讲一次大电流转成为大于5A的小电流，实现扩大交流电流表量程的作用.
高压系统中，除了电流互感器外，还需要将系统个高电压转换成100V的低电压，相对安全的完成以下工作。
1.1 实现电路中的电压、电流成比例的转换
一次测高电压或大电流成比例的转换为低电压或者小电流，扩大了仪表的量程、量限。与之配接的二次电路的工作电压、工作电流得到大幅度的降低。
1.2 电力系统中多种电压、不同大小电流经过互感器变成统一的电压、电流标准值实现标准化的作用。
电压互感器的作用高压系统中（10KV、35KV、50KV、110KV、220KV）都是将二次额定电压统一为100V，适用每个变电站的电流表都能接配。
电流互感器的作用使二次电流都统一为5A或者1A。
有了以上两种标准二次设备的电压、电流的配接统一了标准的数值。
1.3 安全隔离作用
电压或者电流互感器，都是利用电磁互感器的原理，用两个或者两个以上的绕组完成，电磁电的转换。电压系统中，突出体现了安全隔离的作用，二次设备绝缘等级得以降低。同时对于维修和值班人员的操作安全也得到了可靠的保障。
1.4 保证测量与计量的精度
应用中只要符合规程规定的精度要求，就能够保证计量和测量的准确度。互感器的应用，电压或者电流可以在一定的范围内过负荷运行，一般不能超过120%。
1.5 电路保护
电压系统的保护装置都是由二次备产生出动作的信号源，电压、电流的型号都是电压或者电流互感器。经过继电保护装置直接或者间接的驱动装置的动作。
二、 互感器的用途

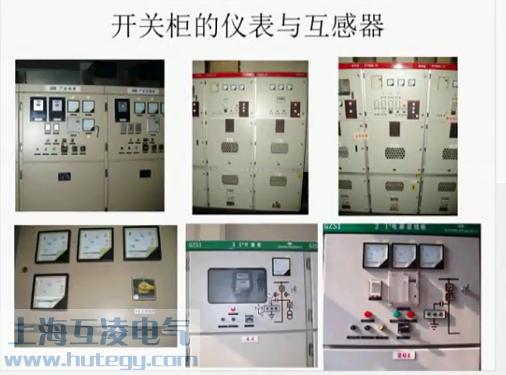

电压互感器、电流互感器在手车柜的应用

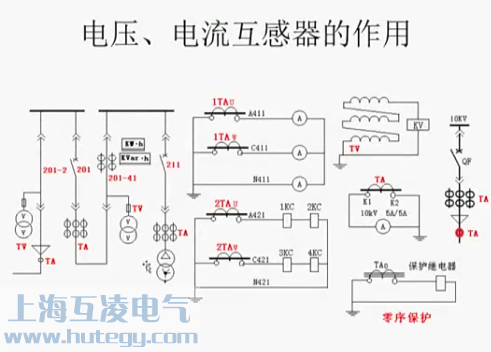

图aTV电压互感器隔离柜上有电压表，电压表并不是接的10kv而是经过电压互感器转换成100v，接到隔离柜的变压表上。
图b计量表要再电压互感器上取得电压信号号，在电流互感器上取得负荷电流信号，这两个合成在一起计量表才能工作。所以计量柜里面都要有电压表跟电流表。电流表的二次的测量电路，串联在互感器的二次回路里面。
图C电流二次绕组供给继电保护。
图d开口三角构成的的电压互感器，作用在不接地系统中，我们用这个电路来完成对
图e隔离作用，在电流很小的情况下5A以下，正常理解5a可以直接接电流表。电流不大电压比较大。这时候使用5/5a的电流互感器形成隔离，这时候可以安全使用
图f零序保护要装一个零序电流互感器，通过异常信号驱动保护继电器动作，发出调查信号
三、 互感器的工作原理及跟变压器的区别
电流互感器和电压互感器跟变压互感器原理很相似，都是利用电—磁-电，变压器强调的是容量的规模，电压、电流互感器强调是精度，一次转换的精度应该是越小越好。细分析电压互感器跟精度不一样几乎是一样的，电流互感器跟变压器的稍微有点区别，电流互感器是通过一次电流的关系产生磁场。三者关系还是比较接近的。
四、 互感器的注意事项
运行中电压互感器二次不得短路，电流互感器不得二次开路。
