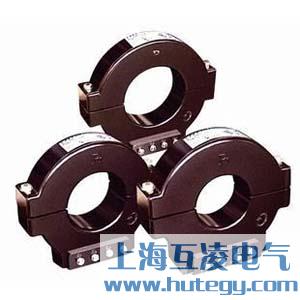

LXBK1-100零序电流互感器

概述

LXBK1-100零序电流互感器为户内装置，是专门为35KV户内电缆头出线而设计的开合式电流互感器，作为额定频率50HZ或60HZ，额定电压6-35KV的电力系统中作继电保护用。

简介

LXBK1-100零序电流互感器为开合式。二次绕组及铁芯均浇注在聚脂树脂内。安装时可将互感器分为两半，中间窗孔供一次母线穿过，然后用螺栓拧紧。

变比参数

1. LXBK1-100零序电流互感器的一次主绝缘由电缆保证，产品仅考核二次绕组的绝缘性能。二次绕组对地能承受3 kV工频耐压。
2. 额定二次电流：1A
3. 额定一次电流、准确级及额定输出见表。

安装

·整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
·开口式互感器不受电缆敷设与否的限制，具体方法如下：
（1）拆下互感器“K1ˊ”、“K2ˊ”的联接压片（圆形互感器无此项要求）。
（2）将互感器顶部两个内六角螺栓松开拆下（圆形互感器是将两侧的紧固螺丝松开拆下），互感器便分为两部分。
（3）把互感器套在电缆上，将接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓（两侧的紧固螺丝），互感器两部分要对齐以免影响性能。
（4）将联接片固定在“K1ˊ”、“K2ˊ”上（圆形互感器无此项要求）。
（5）内孔﹥120mm的互感器如水平安装时,请加非导磁支架。
