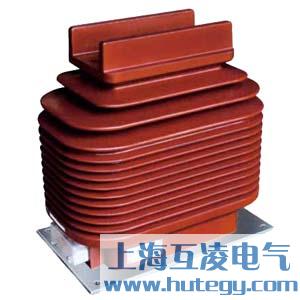

LZZB9-35D電流互感器
產品詳情
簡介

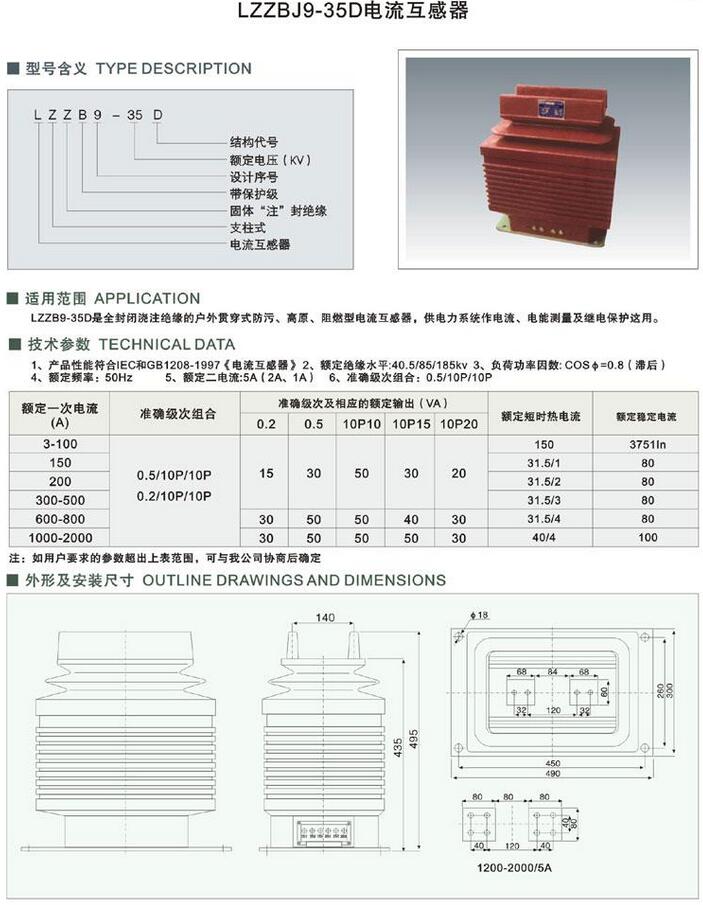

LZZB9-35D電流互感器為全封閉支柱式結構，耐汙染及潮濕，尺寸小，重量輕，適用於任何位置、任意方向安裝。單變比一次繞組為固定式；雙變比一次繞組采用串、並聯，改變一次接線方式，可得到兩種電流比。見圖示，串聯時為100/5A，並聯時為200/5A。LZZB9-35D適用於寬度為1.2米的中置櫃。電流互感器為環氧樹脂澆注全封閉產品，適用於額定頻率50Hz或60Hz、額定電壓35kV及以下戶內裝置的電力係統中，作電能計量、電流測量和繼電保護用。
技術參數
| 型號 | 額定一次電流(A) | 準確級組合 | 額定輸出(VA) | 短時熱電流(Ith)(kA/s) | 額定動穩定電流(Idyn)( kA) |
| LZZB9-35 LZZB9-35D |
20 | 0.2/5P10 0.5/5P10 0.2/5P20 0.5/5P20 0.2/0.5/5P10 0.2/0.5/5P20 0.2/5P10/5P20 0.5/5P10/5P20 0.5/10P10/10P10/10P10 0.2/0.5/10P10/10P10 0.2/10P10/10P10/10P10 |
20/50 30/50 20/25 30/25 20/30/30 20/30/15 20/30/15 30/30/15 20/20/30/30 15/20/30/30 15/20/30/30 |
6/1 | 15 |
| 30,40 | 7/1 | 17.5 | |||
| 50 | 12/1 | 30 | |||
| 75 | 1/16 | 40 | |||
| 100 | 1/25 | 63 | |||
| 150,200 | 31.5/1 | 80 | |||
| 300,400 | 31.5/2 | ||||
| 600 | 31.5/3 | ||||
| 750 | 0.2/5P10 0.5/5P10 0.2/5P20 0.5/5P20 0.2/0.5/5P10 0.2/0.5/5P20 0.2/5P10/5P20 0.5/5P10/5P20 |
30/50 50/50 30/25 50/25 30/30/30 30/30/15 30/30/15 30/30/15 |
31.5/4 | 80 | |
| 800 | |||||
| 1000 | |||||
| 1250 | |||||
| 1500 | |||||
| 2000~3150 | 31.5/4 | 130 |
- 產品名稱：
LZZB9-35D電流互感器
- 型號：
LZZB9-35D
