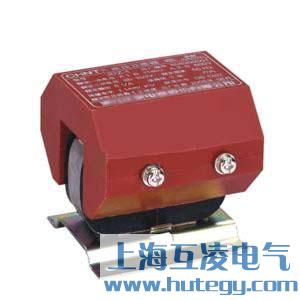

JDZ1-1电压互感器
产品详情
概述
JDZ1-1电压互感器适用于额定频率为50Hz或60Hz、额定电压为1KV及以下的电力系统中，作电能、电压的测量和继电保护用。

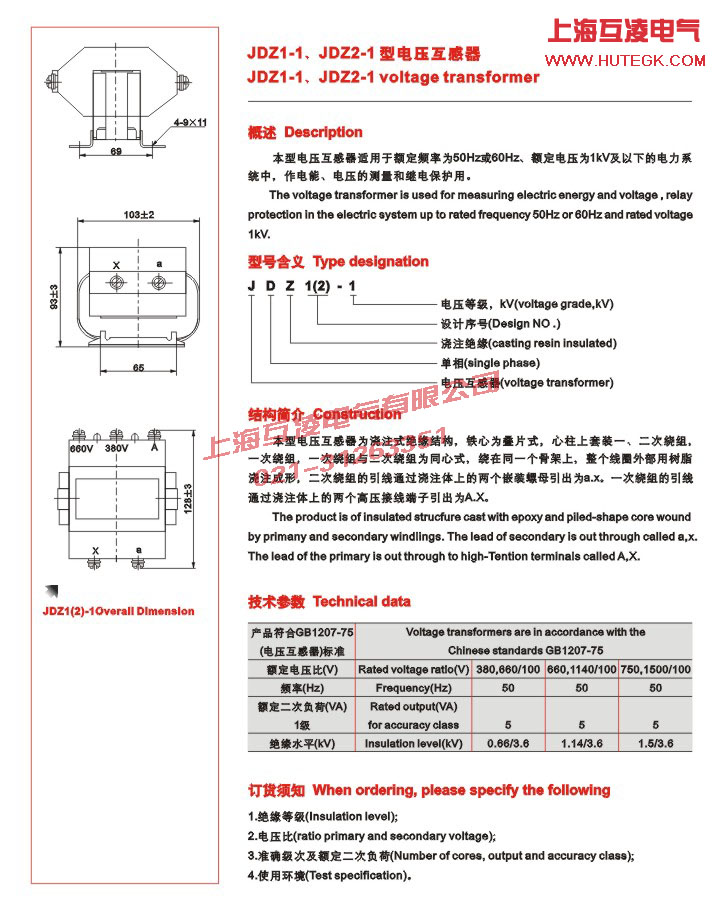

JDZ1-1型干式电压互感器结构
本系列产品为浇注式绝缘结构，铁心为叠片式，心柱上套装一、二次绕组，一次绕组与二次绕组为同心式，绕在同一个骨架上，整个线圈外部用树脂浇注成形，二次绕组的引线通过浇注体上的两个嵌装螺母引出为a.x，一次绕组的引线通过浇注体上的两个高压接线端子引出为A.X。
参数
| 型号 | 额定电压比(V) | 准确级及额定输出(VA)COSΦ =0.8 | 极限输出(VA) | 额定绝缘水平(KV) | ||
| 0.5 | 1 | 3 | ||||
| JDZ1-1 | 660-1140/110 | 5 | 5 | 15 | 30 | 1.14/3.6 |
| JDZ2-1 | 380-660/110 | 5 | 5 | 10 | 30 | 0.66/3.6 |
1、产品标准：GB1207-1997《电压互感器》；
2、负载功率因数：COS&=0.8 (滞后)；
3、本型互感器亦可于湿热带地区；
4、互感器承受工频耐压试验：一次线圈对二次线圈及地为 3kV，一次线圈对地为3kV，持续时间1 min，无击穿或闪络现象。
- 产品名称：
JDZ1-1电压互感器
- 型号：
JDZ1-1
