LQG-0.5电流互感器

概述

LQG-0.5电流互感器主要用于户内，供额定电压为500V及以下， 额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用。 产品为塑壳式电流互感器，其安装方法采用底板固定安装方法。 产品性能符合GB 1208-1997，改进产品它的改进型是LQG-0.66，改进型比原先的多了个塑料盖子

技术参数

额定频率(Hz) 50Hz;
额定一次电流:5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500A;
额定二次电流: 5 A;
准确级: 0.5级,0.2级 0.5S 级 ;
额定二次负荷(VA)：10VA；
1秒热电流（有效值）（kA）50In;
动稳定电流（峰值）（kA）100In;
绝缘水平:3kV,历时1min,无击穿及闪络现象.

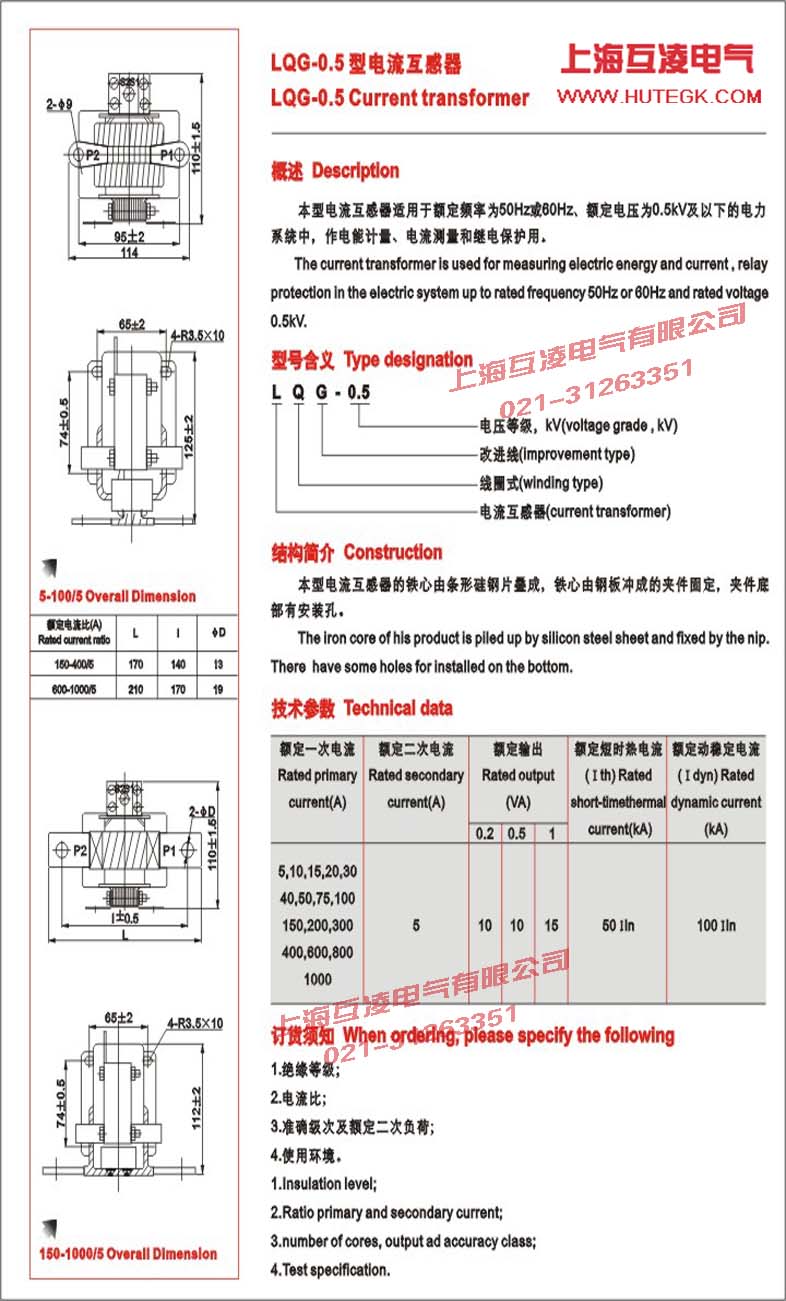

外形尺寸图，参数及安装图纸
