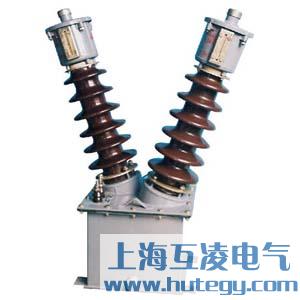

电压互感器

分类

低压互感器系列：JSGW互感器，JDG互感器，JDG4互感器，JDZ1互感器

高压互感器系列：JDZ(X)10互感器，JDZ(X)W互感器，JDZ(X)W2互感器，JDZ(X)9互感器，JDZX16互感器，JDZ(X)11互感器，JDZJ互感器，JDZ互感器等

简单介绍

电压互感器（Potential transformer 简称PT，也简称TV）和变压器很相像，都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
线路上为什么需要变换电压呢？这是因为根据发电、输电和用电的不同情况，线路上的电压大小不一，而且相差悬殊，有的是低压220V和380V，有的是高压几万伏甚至几十万伏。要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。这样不仅会给仪表制作带来很大困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压，那是不可能的，而且也是绝对不允许的。
电压互感器基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。两个绕组都装在或绕在铁心上。两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。

主要类型

⑴按安装地点可分为户内式和户外式。35kV及以下多制成户内式；35kV以上则制成户外式。
⑵按相数可分为单相和三相式，35kV及以上不能制成三相式。
⑶按绕组数目可分为双绕组和三绕组，三绕组除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。
⑷按绝缘方式可分为干式、浇注式、油浸式和充气式。干式结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置；浇注式结构紧凑、维护方便，适用于3kV～35kV户内式配电装置；油浸式绝缘性能较好，可用于10kV以上的户外式配电装置；充气式用于SF6全封闭电器中。
⑸按工作原理划分，还可分为电磁式，电容式和电子式电压互感器。

注意事项

1．电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。
2．其接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3．接在二次侧负荷的容量应合适，接在二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4．二次侧不允许短路。由于内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5．为了确保人在接触测量仪表和继电器时的安全，二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
6、电压互感器副边绝对不容许短路。

接线方式

电压互感器的接线方式很多，常见的有以下几种：
⑴ 用一台单相来测量某一相对地电压或相间电压的接线方式。
⑵ 用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。
⑶ 用三台单相三绕组构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。用一台三相五柱式代替上述三个单相三绕组构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。
⑷ 电容式接线形式。 在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。在3~60KV电网中，通常采用三只单相三绕组或者一只三相五柱式的接线形式。必须指出，不能用三相三柱式做这种测量。当系统发生单相接地短路时，在互感器的三相中将有零序电流通过，产生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通过磁阻很大的气隙和铁外壳形成闭合磁路，零序电流很大，使互感器绕组过热甚至损坏设备。而在三相五柱式电压互感器中，零序磁通可通过两侧的铁芯构成回路，磁阻较小，所以零序电流值不大，对互感器不造成损害。
