FDGE8放电线圈

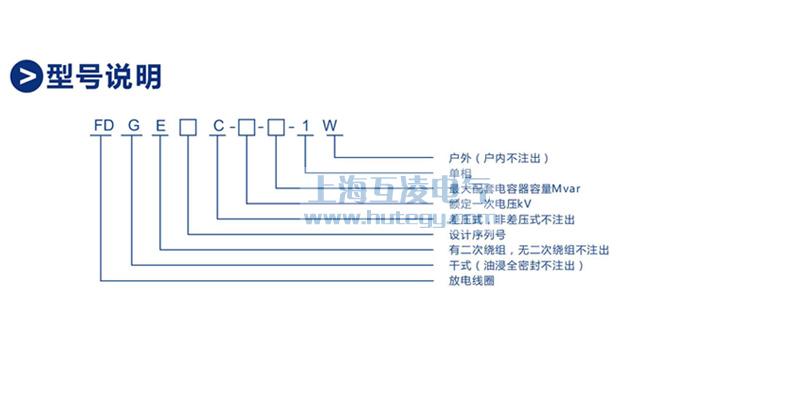

FDGE8放电线圈型号大全

FDGE8/12/√ 3-3.4-1,FDGE8/12/√ 3-2.5-1,FDGE8/12/√ 3-1.7-1,FDGE8/11/√ 3-3.4-1,FDGE8/11/√ 3-2.5-1,FDGE8/11/√ 3-1.7-1,FDGE8/7.2/√ 3-1.7-1,FDGE8/6.6/√ 3-1.7-1

FDGE8放电线圈简介

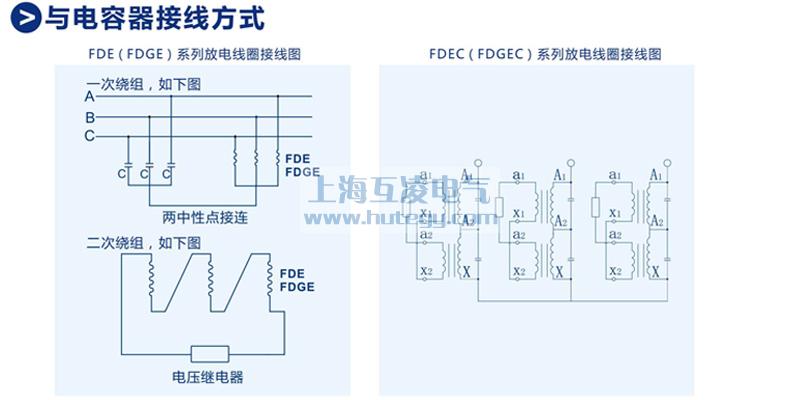

FDGE8放电线圈FDGE8/11/√3-1.7-1放电线圈的出线端并联连接于电容器组的两个出线端，正常运行时承受电容器组的电压，其二次绕组反映一次变比，精度通常为50VA/0.5级，能在1.1倍额定电压下长期运行。其二次绕组一般接成开口三角或者相电压差动，从而对电容器组的内部故障提供保护（不能用母线上的PT）。我们常说电容器组的开口三角电压保护、不平衡电压保护实际就是这种保护。而此种保护根据GB-50227要求，大量地使用在6kV~66kV的单Y接线的电容器组中 。

　　放电线圈用于电力系统中与高压并联电容器连接，使电容器组从电力系统中切除后的剩余电荷迅速释放、因此安装放电线圈是变电站内并联电容器的必要技术安全措施、可以有效地防止电容组再次合闸时，电容器仍带有电荷而产生危及设备安全的合闸过电压和电流、并确保检修人员的安全。该系列产品带有二次绕组，可供线路监控、测量和二次保护。

　　供差压保护的放电线圈，每相具有独立两个磁路和两个独立的一次绕组。一次绕组共有三个高压端子，其中一个高压端子处于另外两个端子之间的某个中间电位，这个端子作为一次绕组的共用端子。其两个独立的二次绕组则接成差压保护的方式，并与保护继电器相连接，组成单相差压保护回路，当电源升高超过安全工作的允许值时动作于开关，及时将电容器退出电网。本公司生产的差压系列放电线圈是专为这种差压保护接线方式的全天候产品，具有理想的放电性能和高差压测量精度来确保其保护灵敏度。

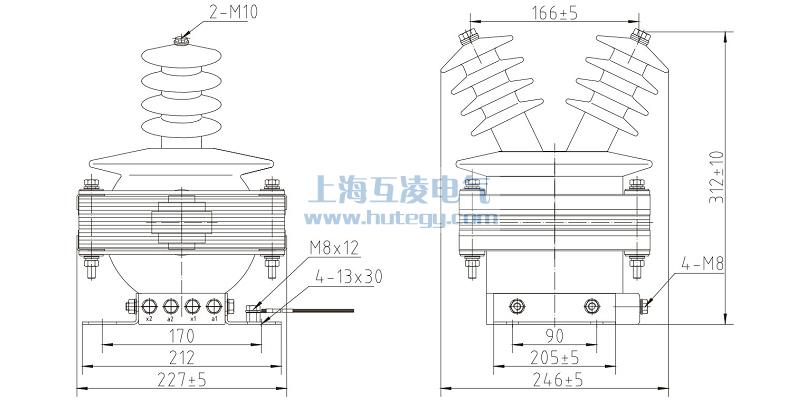

　　FDGE8干式放电线圈结构及性能特点

　　1、产品采用优质的环氧树脂系统真空浇注成型，实现无油化，完全免除了油渗漏、污染环境和易燃等缺点。

　　2、结构简单容易安装。

　　3、产品维护简单，只需在停电检修时候擦去表面灰尘即可。

　　4、绝缘性能优良，使用安全可靠。

　　5、采用特殊配方及工艺、使产品机械强度高，耐侯性能优良，在各种环境下长期使用无开裂、断裂现象！

　FDGE8放电线圈使用环境条件

　　a、使用条件：户内和户外，环境温度（户内产品存放严禁淋雨）

　　A类-40-+40℃

　　B类-25-+45℃

　　C类-10-+55℃

　　b、海拔高度不超过1000M（如果有特殊要求可以定做）

　　c、抗震水平：地震强烈8度作用下，无损坏

　　d、安装地点：无有害气体，蒸汽及无导电或爆炸性尘埃

　　e、最大风速：35M/S

　　f、相对湿度：户内放电线圈月平均相对湿度不超过90%，日平均湿度不超过95%

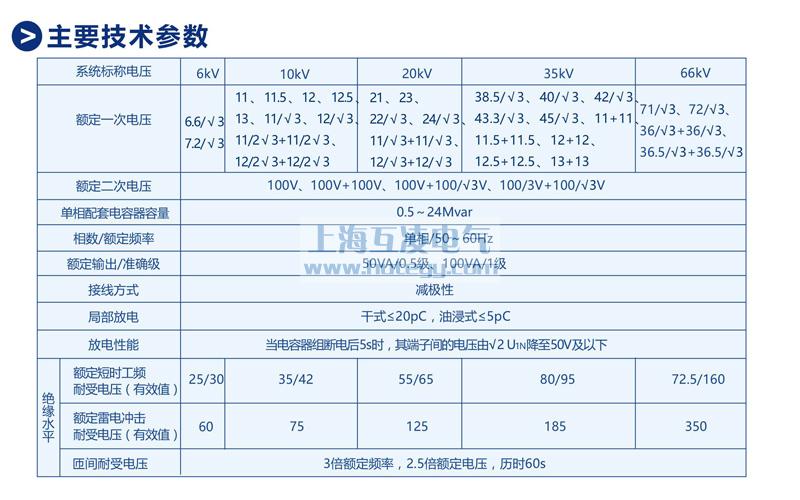

FDGE8放电线圈参数表

主要技术数据 main technical characterisetics

主要技术数据 main technical characterisetics

FDGE8/11/√3-1.7-1

FDGE8放电线圈作用

FDGE8放电线圈高压无功补差偿电容或电容器组配套为环氧树脂真空浇注单相户内半封闭型产品，其适用于额定频率50Hz、额定电压10kv及以下的电力系统中。与高压并联电容器组并联连接，当电容器组与系统断开后,以在5s内将电容器组上的剩余电压降至安全电压。在正常运行时，二次绕组可以做电压指示，用户如有特殊要求时，亦可带剩余电压绕组，起到继电保护作用。
