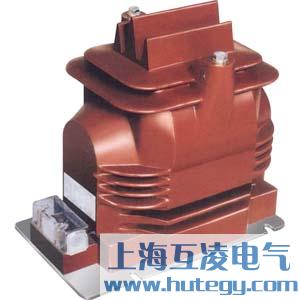

JDZ11-15电压互感器

结构简介

本系列电压互感器为环氧树脂绝缘全封闭结构， 耐污秽及潮湿，也适用于热带地区使用。该互感器体积小，重量轻，局部放电量小、抗过电压能力强，适宜于任何位置、任何方向安装。

概述

JDZ11-15电压互感器为环氧树脂浇注全封闭结构，适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中，作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。

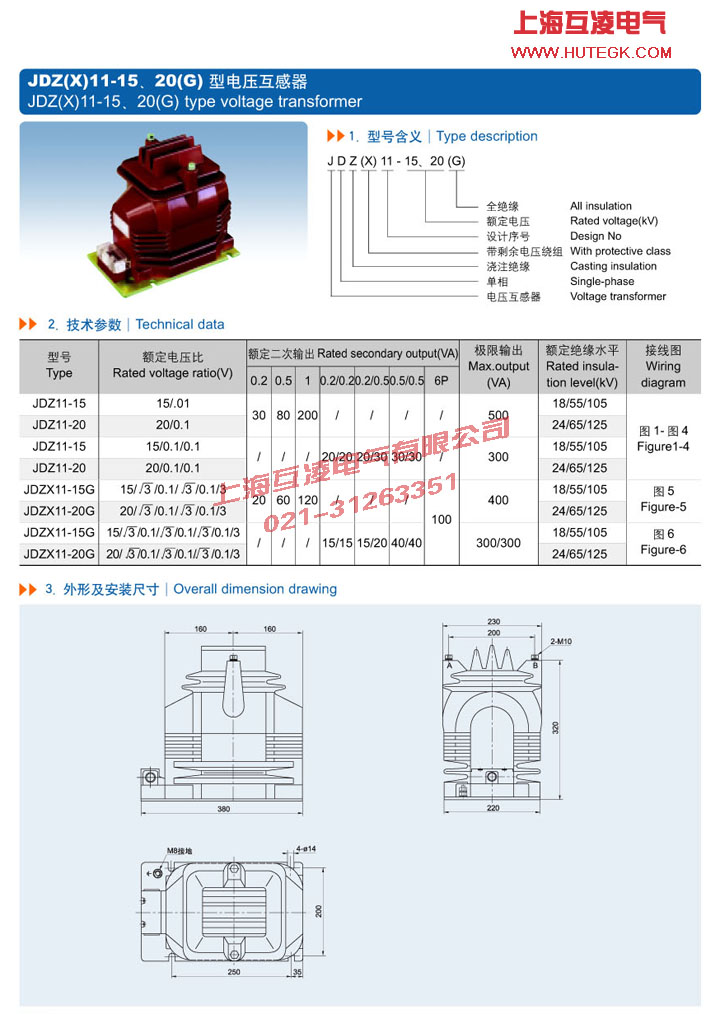

变比参数

1、局部放电水平符合GB1207《电压互感器》标准。
2、污秽等级：Ⅱ级。

电压互感器主要类型

⑴按安装地点可分为户内式和户外式。35kV及以下多制成户内式；35kV以上则制成户外式。
⑵按相数可分为单相和三相式，35kV及以上不能制成三相式。
⑶按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。
⑷按绝缘方式可分为干式、浇注式、油浸式和充气式。干式电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置；浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV户内式配电装置；油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置；充气式电压互感器用于SF6全封闭电器中。
⑸按工作原理划分，还可分为电磁式电压互感器，电容式电压互感器和电子式电压互感器。
