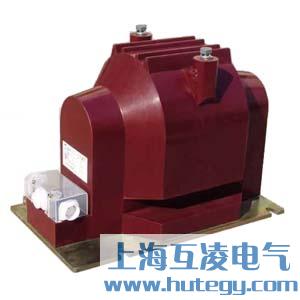

JDZ11-6A电压互感器

技术表

1、产品标准：GB1207-1997《电压互感器》；
2、负载功率因数：COS&=0.8(滞后)；
3、产品表面爬电比距满足II级污秽等级；

概述

JDZ11-6A电压互感器为单相、户内、干式半封闭产品，使用时单台或二台一组，JDZ-3，JDZ-6，JDZ-10 二台一组时为V/V连接， JDZ-10(Q)、JDZJ-6(Q)、JDZ二台一组时为 V /V/V连接分别适用于额定频率 50HZ 或 60HZ , 额定电压为 3kV、6kV、10kV 电力系统中作电能计量、电压监控和继电保护用。

结构

JDZ11-6A电压互感器为全封闭，绕组为环氧树脂全真空浇注全绝缘结构。 铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻，安装仅占有限空间。 所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不受 潮。一次绕组引出线端子的标志为A、N；二次绕组引出线端子的标志为a、n，均在浇注体上清晰标注。在夹件上的接地标志旁有接地螺栓供接地用，下部支架供安装用。整体结构紧凑，使用方便。
本电压互感器为环氧树脂绝缘全封闭结构，铁心与绕组浇注成一体，底部有安装板。JDZ11-3，6，10A为单相、相对相连接；JDZF11-3，6，10A为单相、相对相连接。其二次绕组有两个，测量与保护分开；JDZX11-3，6，10A为单相、相对地连接；JDZX11-3，6，10AG为单相、相对地连接，其结构形式、安装尺寸同JDZ11-3，6，10A。

使用条件

1.海拔高度不超过30003米;
2.周围环境温度不高于+40'C，不低于-5'C；
3.周围空气的相对湿度不大于65%（20'C）；
4.满足II级污秽等级；
5.安装场所无腐蚀性的气体

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
