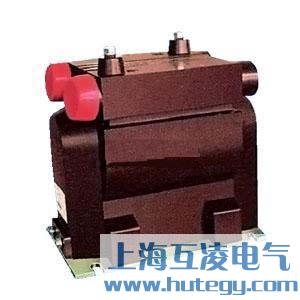

JDZ9-10R3电压互感器

结构

本电压互感器为全封闭结构，采用户内环氧树脂真空浇注而成，具有耐电弧、耐紫外线、耐老化等特点。外形采用防雨伞群，表面爬电距离大，二次出现端子加有金属保护罩密封，防雨、防尘、耐腐蚀，是老式油浸产品的理想替代品。

使用条件

1、环境温度：最高温度45℃，平均温度不超过30℃，最低温度：-45℃；
2、海拔高度不超过1000M（超过请著明）；
3、接地方式：中性点非有效接地系统；
4、大气条件：无严重污染。

技术表

1、额定绝缘水平：12/42/75KV；
2、负荷的功率因数：cosφ=0.8（滞后）；
3、表面爬电距离：；
4、产品标准：GB1208-2006《电磁式电压互感器》。

注意事项

1、电压互感器一次有电流时，二次绕组不能短路，否则互感器将烧毁。
2、一次绕组的重复工频耐压，试验应在规定试验电压值得80%以下进行。
