JDZR10-3电压互感器

环境

1.海拔高度不超过3000米；
2.周围环境温度不高于+40'C，不低于-5C；
3.周围空气的相对湿度不大于85%（20C）；
4.满足II级污秽等级；
5.安装场所无腐蚀性的气体

结构特点

JDZR10-3电压互感器为环氧树脂真空浇注全封闭式结构，适用于额定频率50Hz，额定电压10kV及以下户内装置的电力系统中作电压、电能测量和保护使用。本型互感器输出容量大，局部放电量小，最大特点是一次带有熔断器保护，可免除用户再为配置熔断器造成的烦恼，可大大避免浪费开关柜内有效空间，而且熔断器更换非常方便，直接可装入互感器内部，熔断器的熔断电流与互感器的短路承受能力相配，有效地保护互感器在电网出现故障时不烧毁。二次出线加罩保护，可避免触电事故和现象。

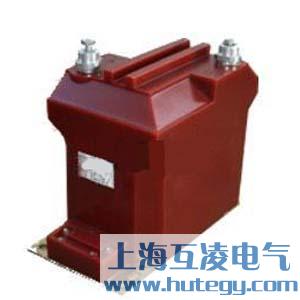

JDZR10-3(JDZRF10-3)型单相-全封闭电压互感器

JDZR10-3电压互感器为环氧树脂真空浇注全封闭式结构，适用于额定频率50Hz，额定电压10kV及以下户内装置的电力系统中作电压、电能测量和保护使用。本型互感器输出容量大，局部放电量小，最大特点是一次带有熔断器保护，可免除用户再为配置熔断器造成的烦恼，可大大避免浪费开关柜内有效空间，而且熔断器更换非常方便，直接可装入互感器内部，熔断器的熔断电流与互感器的短路承受能力相配，有效地保护互感器在电网出现故障时不烧毁。二次出线加罩保护，可避免触电事故和现象。

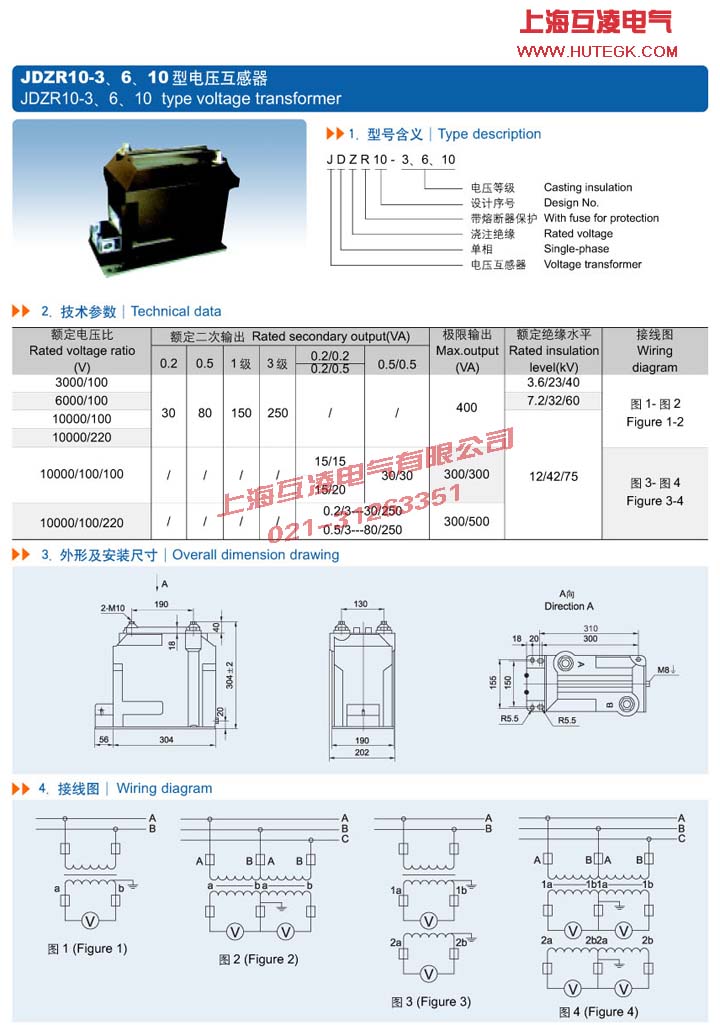

技术表

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
