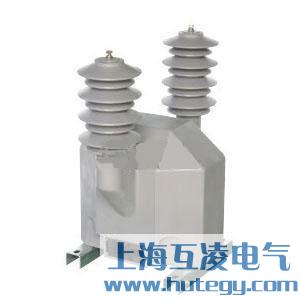

JDZW2-35G电压互感器

概述

本型号电压互感器采用具有耐电弧、耐紫外线、耐老化的户外专用环氧树脂真空浇注而成，全封闭支柱式结构耐污染、耐潮湿。本互感器不需要特别维护，只需定期清理表面污物，由于互感器采用全封闭浇注绝缘，体积小、重量轻，适宜任何位置，任意方向安装。互感器二次出线端子加有金属保护罩密封。

变比参数

▲产品符合标准GB1208-1997和IEC186之规定

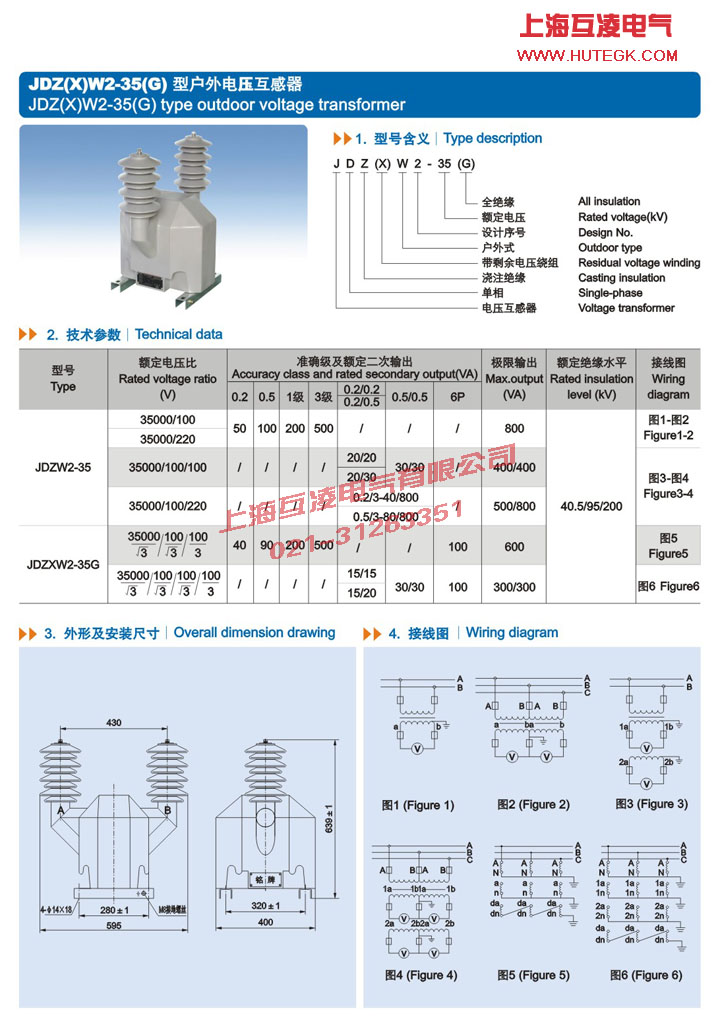

▲额定电压比、准确级组合、额定二次输出、极限输出、额定绝缘水平见下表

铭牌标志

电压互感器型号由以下几部分组成，各部分字母，符号表示内容：
第一个字母：J——电压互感器；
第二个字母：D——单相；S——三相
第三个字母：J——油浸；Z——浇注；
第四个字母：数字——电压等级（KV）。
例如：JDJ-10表示单相油浸电压互感器，额定电压10KV。
额定一次电压，作为互感器性能基准的一次电压值。
额定二次电压，作为互感器性能基准的二次电压值。额定变比，额定一次电压与额定二次电压之比。
准确级，由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率（VA）表示。额定负荷，确定互感器准确级可依据的负荷值。
