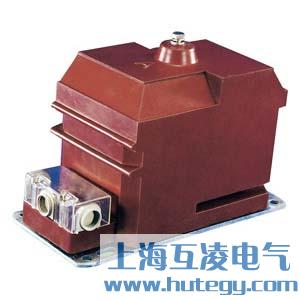

JDZX10-6电压互感器

概述

JDZX10-6电压互感器为单相、户内、干式全封闭产品，使用时三台一组，JDZX10-3、6、10为Yo/ Yo/[连接，JDZXF10-3、6、10为Yo/Yo/Yo/[连接。分别适用于额定频率50Hz,60Hz，额定电压为 3, 6, 10kV电力系统中作电能计量、电压监控和继电保护用。

结构

JDZX10-6电压互感器为全封闭结构，绕组为环氧树脂全真空浇注全绝 缘结构。铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻，安装仅占有 限空间。所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能耐冲击和机械压力，并可以保护绕 组不受潮。一次绕组引出线端子的标志为A,N;二次绕组引出线测量级端子的标志为a, n,保护级 端子的标志为da,do均（jun1）在浇注体上清晰标注．在夹件上的接地标志旁有接地螺栓供接地用，下部支 架供安装用。整体结构紧凑，使用方便。JDZX10-3，6、10互感器的连接组标号为，1/1/1/12-12, JDZXF10-3、6、10互感器的连接组标号为1/1/1/1/12/12-12，三台单相三绕组电压互感器连组为（剩余电压绕组接成开口三角形）。

使用条件

1.海拔高度不超过3000米；
2.周围环境温度不高于+40C，不低于- 5度；
3.周围空气的相对湿度不大于85%（ 20度 ；
4.满足II 污秽等级；
5.安装场所无腐蚀性的气体；
6.额定绝缘水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV。

技术表

1 产品标准：GB12O7-2006《电磁式电压互感器》；
2 产品表面爬电距离：满足II级污秽等级；
3 负荷的功率因数： COS∮=08（滞后）；
4 JDZ-10其他技术参数见下表：

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
