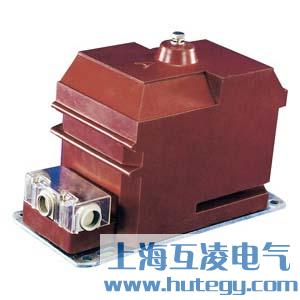

JDZX10-6A电压互感器

概述

JDZX10-6A电压互感器为单相、户内、干式全封闭产品，使用时三台一组，JDZX10-3、6、10为Yo/ Yo/[连接，JDZXF10-3、6、10为Yo/Yo/Yo/[连接。分别适用于额定频率50Hz}60Hz，额定电压为 3, 6, 10kV电力系统中作电能计量、电压监控和继电保护用

结构

本型号电压互感器为全封闭结构，绕组为环氧树脂全真空浇注全绝 缘结构。铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻，安装仅占有 限空间。所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能耐冲击和机械压力，并可以保护绕 组不受潮。一次绕组引出线端子的标志为A,N;二次绕组引出线测量级端子的标志为a, n,保护级 端子的标志为da,do均在浇注体上清晰标注．在夹件上的接地标志旁有接地螺栓供接地用，下部支 架供安装用。整体结构紧凑，使用方便。JDZX10-3，6、10互感器的连接组标号为，1/1/1/12-12, JDZXF10-3、6、10互感器的连接组标号为1/1/1/1/12/12-12，三台单相三绕组电压互感器连组为（剩余电压绕组接成开口三角形）。

使用条件

1.海拔高度不超过3000米；
2.周围环境温度不高于+40C，不低于- 5度
3.周围空气的相对湿度不大于85%（ 20度 ；
4.满足II 污秽等级；
5.安装场所无腐蚀性的气体
6.额定绝缘水平：JDZX10-6A型7.2/32/60kV

技术参数表

1 产品标准：GB12O7-2006《电磁式电压互感器》
2 产品表面爬电距离：满足II级污秽等级；
3 负荷的功率因数： COS∮=08（滞后）
4 JDZX10-6A其他技术参数见下表：
