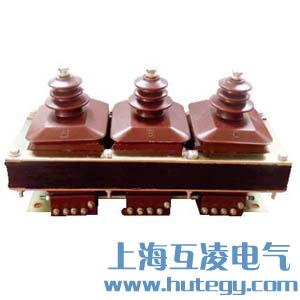

JSZW3-10B电压互感器

概述

JSZW3-10B电压互感器为三相、户内、干式产品，JSZW3-10为Yo/Yo/［连接JSZW3-10F为Yo/Yo/Yo/[连接。分别适用于额定频率50H或60Hz,额定电压为10kV电力系统中作电能计量、电压监控和继电保护用。

使用条件

1.海拔高度不超过3000米;
2.周围环境温度不高于十40'C，不低于-5'C;
3.周围空气的相对湿度不大于85%（20'C）;
4.安装场所无腐蚀性的气体。

技术表

1. 产品标准：GB1207-1997《电压互感器》；
2. 技术参数表 Technical data form
3. 产品表面爬电比距满足Ⅱ级污秽等级；

结构简介

该系列产品为户内环氧树脂全真空浇注结构。其表面爬电比距大于25mm/kV.导磁材料采用高导 磁硅钢片，经退火处理。 JSZW3-10型电压互感器在系统使用时，每组需三个浇注体，套在三相五柱铁芯上。计量绕组、 保护绕组分开。有效地保证了计量的准确性和保护的可靠功能。 JSZW3-10F型电压互感器在系统使用时，每组需三个浇注体，套在三相五柱铁芯上。计量绕组、 监控绕组、保护绕组分开。有效地保证了计星的准确性和保护的可靠功能。

基本作用

电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。简单的说就是“检测元件”。
