LCWQD-35电流互感器

概述

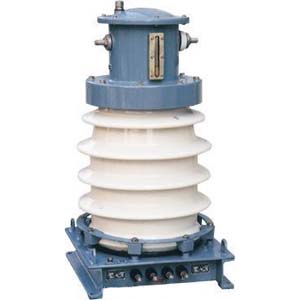

LCWQD-35电流互感器为油纸绝缘、户外型产品，适用于额定频率50Hz或60Hz、额定电压为35kV及以下的电力系统中，作电能计量、电流测量和继电保护用。

简介

LCWQD-35电流互感器结构紧凑、体积小、重量轻，器身经过真空干燥处理，装于充满变压器幅的套管中。其上半部分为一次绕组，下半部分为二次绕组，套管固定于底座上，套管顶部装有储油柜，一次绕组出头分别从柜壁两侧引出，标有P1的起始端子用小瓷套与柜壁绝缘，末端P2与柜壁直接连接，储油柜正面装有表示不同温度的油表。

技术参数

1. 额定绝缘水平：40.5/95/185kV；
2. 额定二次电流：5A；
3. 额定一次电流、准确级组合、额定输出及动、热稳定电流见表；
4. 外绝缘爬电距离：普通型≥735；W2型≥1100。

变比参数

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
