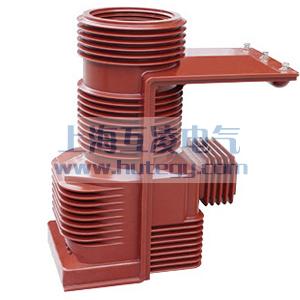

LDBJ9-40.5电流互感器

概述

LDBJ9-40.5电流互感器为触头盒式电流互感器，适用于额定频率50Hz或60Hz、额定电压35kV及以下的电力系统中，作电能计量、电流测量和继电保护用，是专门为KYN61-40.5高压开关柜而设计的。本产品符合IEC60044-1及GB1208《电流互感器》标准。

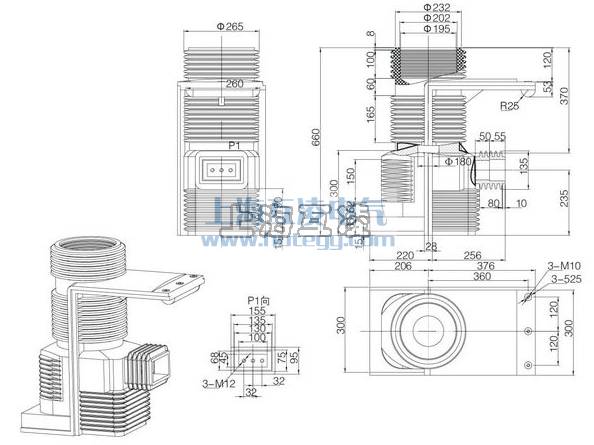

结构简介

本型电流互感器为全封闭环氧树脂浇注结构，其一次绕组的P1端被设置在触头盒内。

技术参数

1、额定绝缘水平：40.5/95/185kV
2、额定二次电流：5A、1A
3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表1和表2
4、LDJ6-35污秽等级：Ⅱ级
5、产品局部放电水平符合GB1208《电流互感器》要求。

变比

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
