LMZ3-0.66电流互感器

简述

电流互感器LMZ3-0.66是LMZ3-0.66、LMZ3D-0.66、LMZ2-0.66电流互感器这个系列中的一种，流互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕；中间窗口供母线穿绕使用，下部有底座，供固定安装之用；本型互感器外部为不饱和树脂绝缘浇注而成。本型互感器二次绕组均匀绕制，漏磁很小，具有性能稳定，安装方便等优点。主要用于户内的低压型户内电流互感器供额定频率为50HZ，电压为0.66KV及以下的交流线路中 测量电流、电能及继电保护之用。

注意事项

电流互感器运行时，副边不允许开路。因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。

使用条件

1、海拔高度不超过1000米
2、周围环境温度不高于+40摄式度,不低于-5摄式度
3、周围空气的相对湿度不大于85%(20摄式度)
4、安装场所无严重影响互感器绝缘的气体,蒸气,化学沉积,污秽及其他爆炸性和腐蚀性介质
注：1、流互感器一次孔为三排结构
2、容量小对应小电流比,容量大对应大电流比;如5-10对应100-600/5,600/5对应10VA,100/5对应 10VA

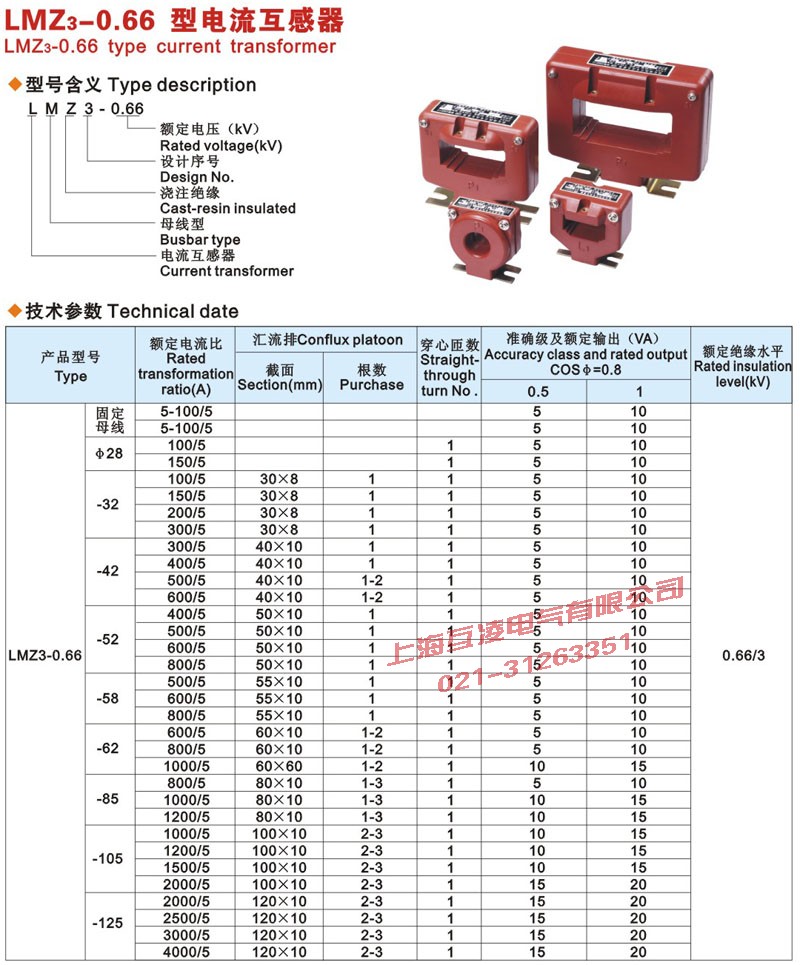

技术参数

互感器准确级：0.5级
额定电压：0.66KV
额定一次电流：5-3000A
额定二次电流：5A
额定负荷：（见表1）
允许在110% 额定电流下长期运行
二次绕组对地施加工频电压3KV历时1min无击穿闪络现象
