LZJC-10电流互感器

　　一、LZJC-10电流互感器简介

　　LZJC-10电流互感器为环氧树脂浇注绝缘全封闭支柱式产品，适用于额定频率50Hz或60Hz,额定电压10kV及以下的电力系统中，作电能计量、电流测量和继电保护用。

　　本产品符合IEC60044-1及GB1208《电流互感器》标准。

　　本型电流互感器为环氧树脂浇注全封闭支柱式结构，体积小、重量轻，适宜于安装任何位置，任意方向。

　　二、LZJC-10电流互感器技术表

　　产品符合标准GB1208-1997和IEC44-1及顾客特殊要求

　　额定绝缘水平:12/42/75kV

　　额定频率:50Hz

　　额定二次电流:5或1A

　　环境温度:-5℃~+40℃

　　二次绕组小于或等于两个时,可增加带电显示装置

　　三、电流互感器常见故障

　　电流互感器的常见故障往往与制造缺陷有关，具体如下：

　　1)电流互感器的绝缘很厚，有的绝缘包绕松散，绝缘层间有皱折，加之真空处理不良，浸渍不完全而造成含气空腔，从而易引起局部放电故障。

　　2)电容屏尺寸与排列不符合设计要求，甚至少放电容屏，电容极板不光滑平整，甚至错位或断裂，使其均压特性破坏。因此，当局部固体绝缘沿面的电场强度达到一定数值时，就会造成局部放电。上述局部放电的直接后果是使绝缘油裂解，在绝缘层间生成大量的x腊，介损增大。这种放电是有累积效应的，任其发展下去，油中气体分析将可能出现电弧放电的特征。

　　3)由于绝缘材料不清洁或含湿高，可能在其表面产生沿面放电。这种情况多见于一次端子引线沿垫块表面放电。

　　4)某些连接松动或金属件电位悬浮将导致火花放电，例如一次绕组支持螺母松动，造成一次绕组屏蔽铝箔电位悬浮，末屏引线接触或焊接不良甚至断线，均会引起此类故障。

　　5)-次连接夹板、螺栓、螺母松动，末屏接地螺母松动，抽头紧固螺母松动等，均可能使接触电阻增大，从而导致局部过热故障。此外，现场维护管理不当也应引起重视。

　　例如，互感器进水受潮，虽然可能与制造厂的密封结构和密封材料有关，但是，也有维护管理的问题。一般来说，现场真空脱气不充分或者检修时不进行真空干燥，致使油中溶解气体易饱和或油纸绝缘中残存气泡和含湿较高。

　　所有这些，都将给设备留下安全隐患。

　　四、LZJC-10电流互感器相关变比

　　应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。

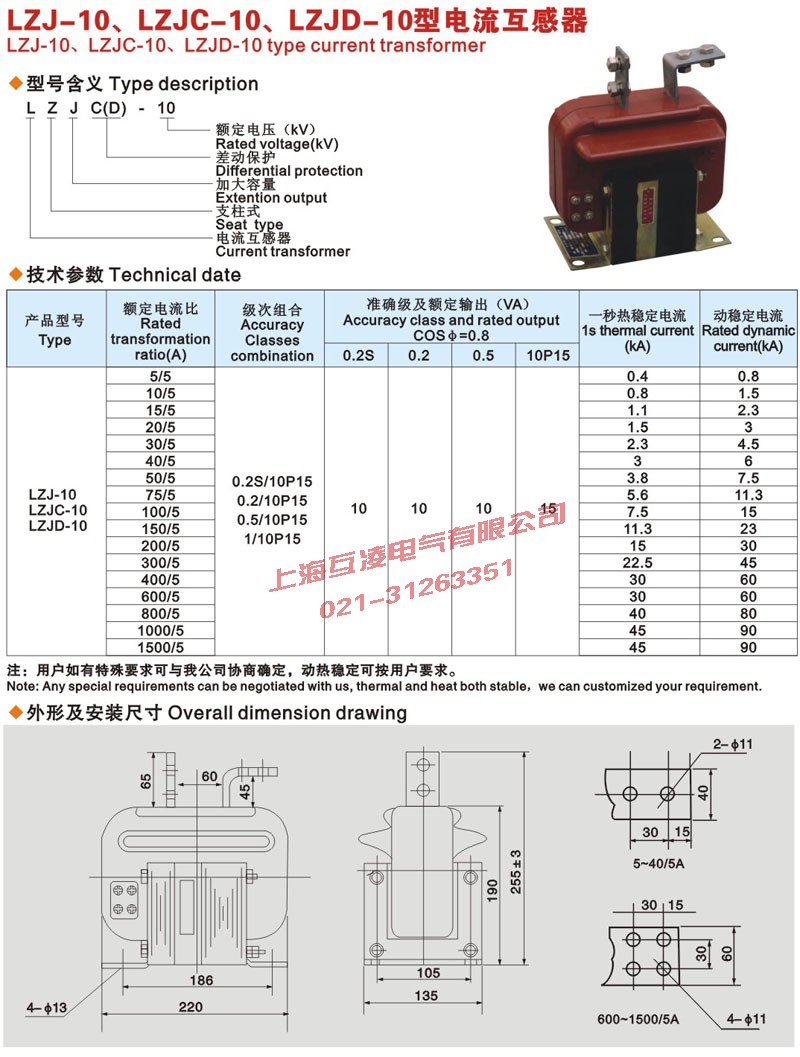

五、LZJC-10电流互感器外形尺寸图及参数表

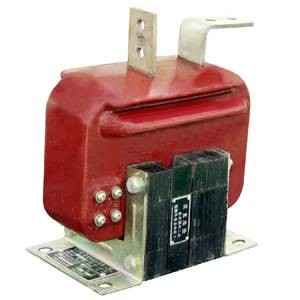

六、LZJC-10电流互感器改进型全封闭式实物图
