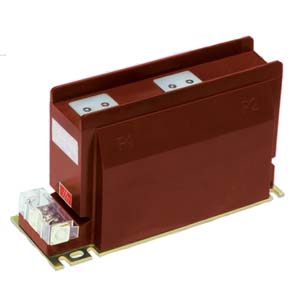

LZZBJ9-12/150B/4S电流互感器

简介

LZZBJ9-12电流互感器为支柱式环氧树脂浇注绝缘户内型全工况产品，适用于中置式开关柜或其他型式开关柜中，在额定频率为50Hz、额定电压为10kV及以下的电力系统中作电流、电能测量及继电保护用。

结构

本型电流互感器为环氧树脂浇注全封闭支柱式结构，耐污染及潮湿。安装时将一次螺钉压紧，保证接触可靠。

技术数据

1、额定绝缘水平：12/42/75kV
2、LZZBJ9-12/150B/4S电流互感器额定二次电流：5A，1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级：Ⅱ级。
6、若用户有要求 ，测量级可为0.2S、0.5S级

校验方法

在进行电流互感器误差试验之前，通常需要检查极性、退磁、准确度等试验。

原理

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
