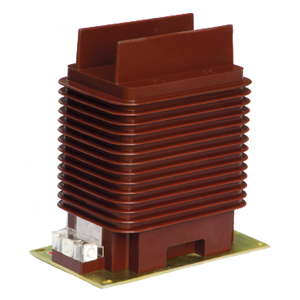

LZZBJ9-36/250W1G1电流互感器

概述

为环氧树脂全封闭浇注，全封闭式绝缘，适用于额定电压35kV及以下，额定频率50Hz电力系统中，作计量、测量及继电保护用.产品体积小，重量轻,运行稳定,免维护。并且具有优良的动热稳定性能.可以根据用户要求，生产为多变比形式，有利于扩容，减少投资.计量用级次采用超微晶合金铁心制造，测量及保护用级次采用进口优质硅钢片铁心制造。产品精度高、功耗小，温升低，运行稳定可靠。 特别适用于35kV小型化开关柜，可以根据用户要求，加大互感器上侧绝缘隔板，优化开关柜内部空间，加强相间绝缘，使开关内部布局整齐、美观。

技术参数

额定电压:35 kV
额定频率:50 Hz
额定绝缘水平:40.5/95/185 kV
额定一次电流:20～2000A
额定二次电流:5或1A
局部放电水平:48 kV,≤50 pC 28 kV,≤20 pC

环境条件

使用环境: 户内
环境温度: -5～40 ℃
24h内相对湿度平均值: ≤95%
1月内相对湿度平均值: ≤90%
额定海拔高度:≤1000m
防污秽等级: Ⅱ
