RCT-35電流互感器

　　摘要，RCT-35電流互感器也做RCT-0.66主要介紹RCT-35電流互感器外形尺寸，

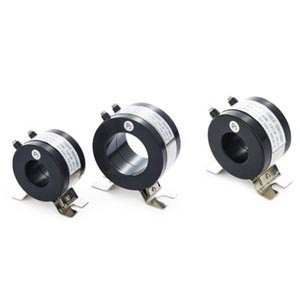

　　RCT電流互感器實物圖：

　　一、RCT-35電流互感器介紹

　　本型號電流互感器為塑料外殼，全封閉，戶內型產品。適用於額定頻率50HZ或60HZ、額定電壓為0.66KV及以下的電力係統中作電能計量、電流測量用。產品符合IEC60044-1；2003及GB1208-2006，<電流互感器>標準。

　　二、RCT-35電流互感器結構簡介

　　該係列電流互感器為ABS阻燃塑料外殼全封閉結構，使產品不易受潮；導磁材料采用經退火處理的環形鐵芯，以保證產品0.2或0.5級精度；超導磁材料的應用使產品在同體積下達到0.2S或0.5S級，使產品能在一次電流1%-120%寬負荷下準確的計量電能，一次為：P1、P2，二次為1S1，1S2當一次電流由P1流向P2時，二次電流由S1經外部回路流向S2即為減極性。

　　特別提醒：當一次又電流通過時，二次回路不得開路，否則有高壓產生。

　　三、RCT-35電流互感器使用條件

　　1海拔高度不超過1000米；

　　2周圍環境溫度不高於+40攝式度,不低於-5攝式度；

　　3周圍空氣的相對濕度不大於85%(20攝式度)；

　　4安裝場所無嚴重影響互感器絕緣的氣體，蒸氣，化學沉積，汙穢及其他爆炸性和腐蝕性介質；

　　四、RCT-35電流互感器主要技術參數：

　　1額定一次電流：15-5000A

　　2額定二次電流：5A或1A

　　3額定電壓：0.66KV

　　4計量準確級次：0.2S,0.5S,0.2,0.5

　　5負荷的功率因數：COS∮=0.8(滯後)

　　6產品標準：GB1208-2006<電流互感器>

　　五、RCT-35電流互感器外形尺寸圖：
