SDH-0.66电流互感器

摘要：

本页主要介绍SDH-0.66电流互感器的作用、变比、准确级、接线图、价格、型号及相关参数。

SDH-0.66电流互感器是电力系统中适用于额定频率50Hz，额定电压0.66kV、0.69kv、0.5kv及以下电力系统中作电能计量、电流测量和继电保护用。

SDH-0.66互感器用于户内配电柜、箱内部型,电流互感器为母线型塑料壳式绝缘，产品下部有安装板供固定安装用，中间窗孔供一次母线排通过用。

产品优点：

1.采用PC材质阻燃能力更强;2.导磁材料做退火处理，精度更加准确;3.安装稳定;

一、概述

  SDH-0.66电流互感器采用PC阻燃材料,导磁材料则通过退火处理的环形铁芯，以保证产品0.2,0.5级的精度,对于0.2s0.5s这种超高精度只能通过用超导磁才能达到这样的精度要求。

SDH-0.66适用于额定频率50Hz，额定电压0.66kV、0.69kv、0.5kv及以下电力系统中作电能计量、电流测量和继电保护用。

互凌这互感器用于户内配电柜、箱内部型,具有磁路设计新颖，补偿方法先进，工艺技术精湛，性能安全可靠，外形小巧美观,

外壳选用高强度阻燃PC，全封闭结构、阻燃等级V1 内部铁心选用优质取向硅钢片 线径严格按照经济电流密度选定，确保温升更少 先进可靠的检测设备，

保证符合质量标准 方圆孔型，适用于单根、多根电缆穿越或单根母排穿越 产品系列全、规格多，适用面广 。

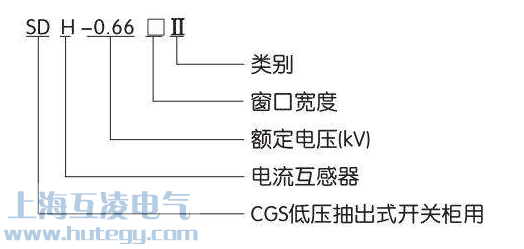

二、型号含义

三、参数

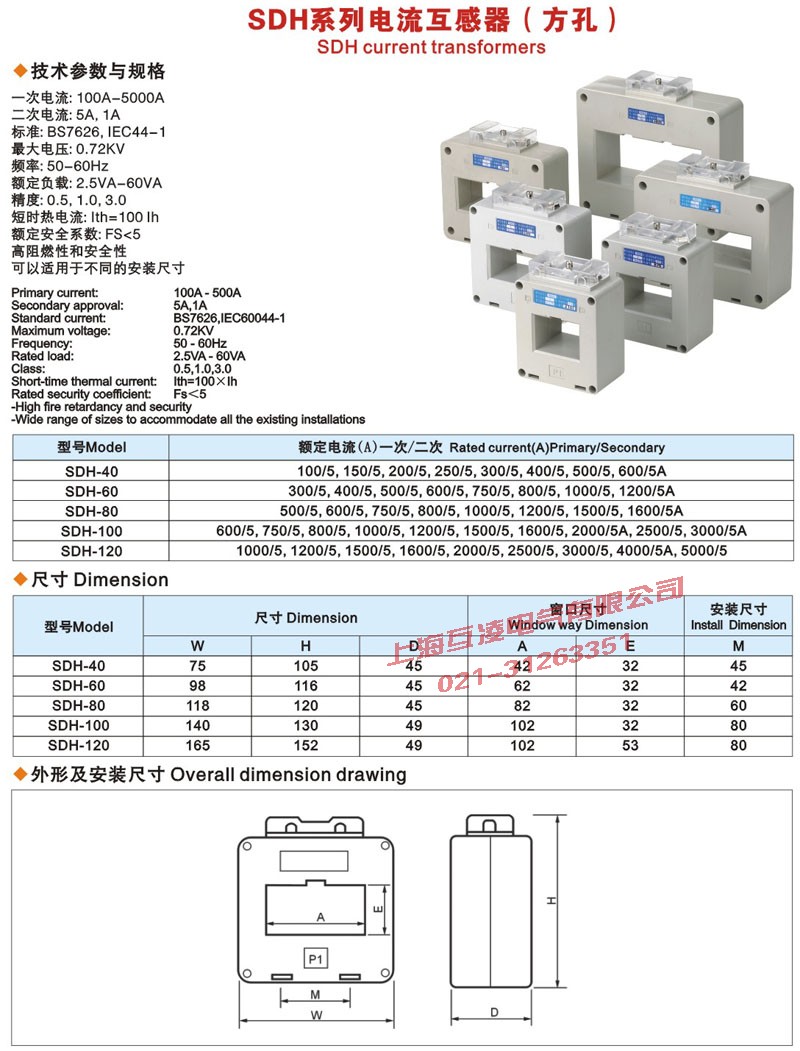

技术参数 technical data

一次电流：100A-5000A

二次电流：5A，1A

标准：BS72626，IEC44-1

最大电压：0.72kV

频率：50-60Hz

额定负载：2.5VA-60VA

精度：0.5，1.0，3.0

短时热电流：Ith=100 Ih

额定安全系数：FS<5

高阻燃性和安全性 可以适用于不同的安装尺寸

四、使用环境

4.1、互感器安装海拔高度不超过1000米

4.2、环境温度：-5℃～40℃且平均不超过30℃

4.3、额定电压：0.5KV -0.69KV

4.4、互感器安装场所应干燥通风,空气相对湿度不大于80%且周围无侵蚀性和爆炸性的介质。

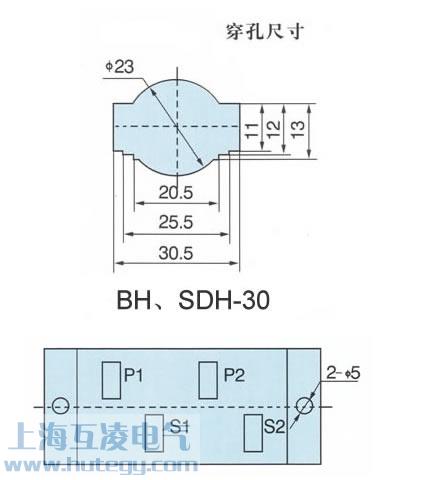

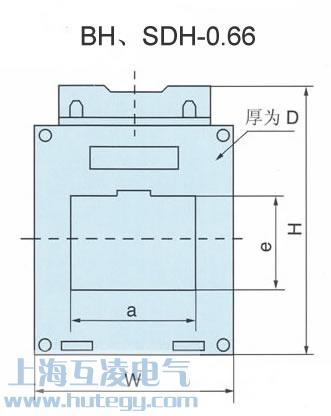

五、外形尺寸图

六、接线图及接线方式：

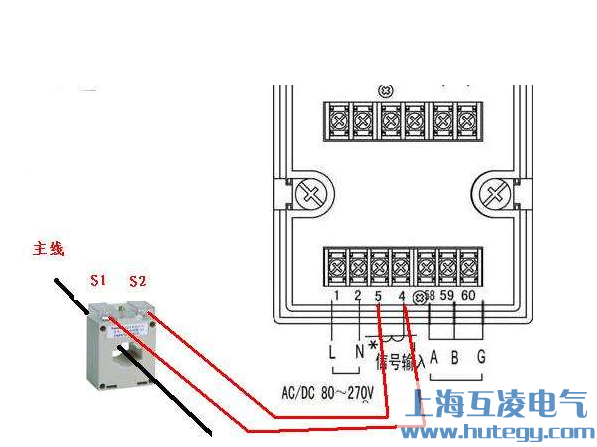

SDH-0.66电流互感器接线方式实物图:

四个小方孔是固定位置的，穿过两块 铁片固定在配电箱底板上。至于接地这个为了安全期间一定要用的.

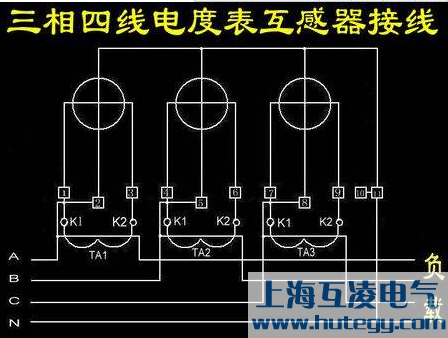

三相四线电度表接线

三相四线制，其中三条线路分别代表A,B,C三相，不分裂，另一条是中性线N（区别于零线，在进入用户的单相输电线路中，有两条线，一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路，而三相系统中，三相自成回路，正常情况下中性线是无电流的），故称三相四线制.

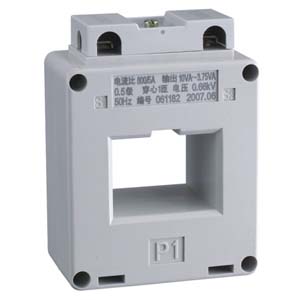

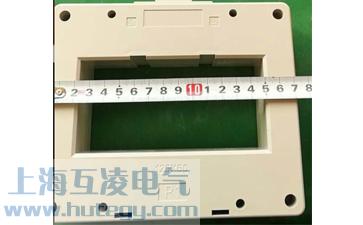

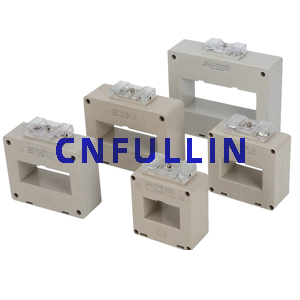

七、SDH-0.66 5000/5 0.5 电流互感器 实物图片
