JDZ-10Q电压互感器

本页概述

   本页内容主要有介绍JDZ-10Q电压互感器的安装尺寸，接线方式（在第七点），结构特点。

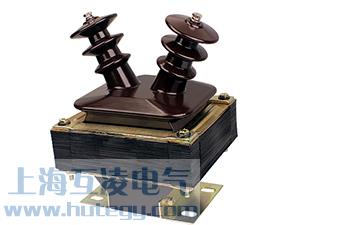

JDZ-10Q电压互感器为半浇注式，体积小，气候适应性强。互感器 铁芯采用优质冷轧硅钢片叠装成方型，露在空气中。其一次、二次 绕组同心地绕在一起，用环氧树脂浇注成型，浇注体固定在金属底 板上。

一次绕组的出线端子为 A、B，二次绕组的出线端子为 a、b。 环氧树脂浇注体下面涂有半导体漆，并与金属底板、铁芯相连，以 改善电场的不均（jun1）匀和电力线的畸变。

产品性能指标符合 GB1207-2006 电压互感器》 GB311.1-1997 《 及 《高压输变电设备的绝缘配合》

产品优点：

1.体积小。

2.优质硅钢片叠装，重量轻。

3。整体结构紧凑，使用方便。

4.气候适应性强。

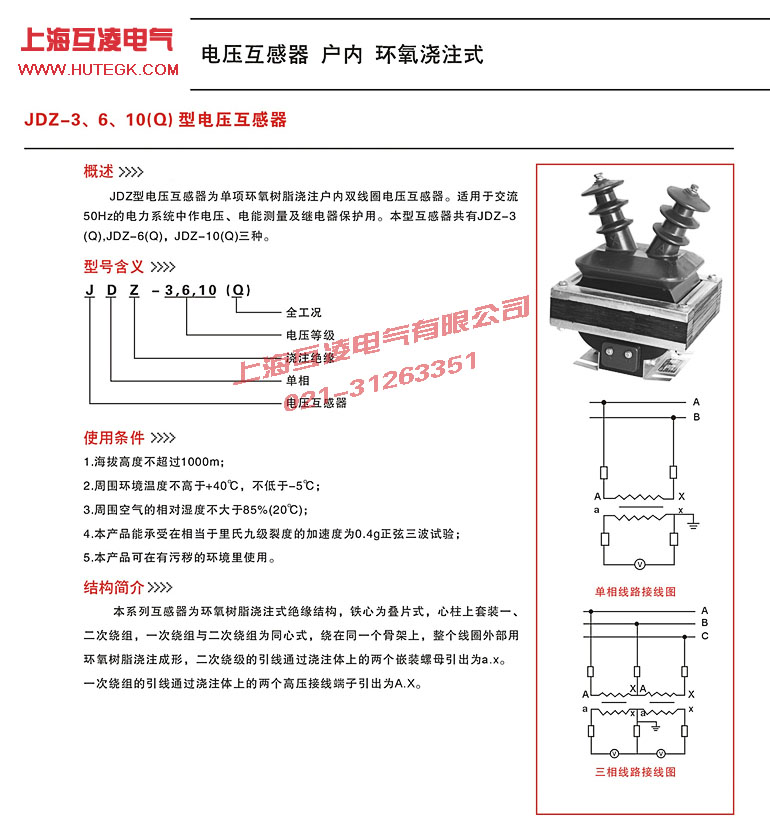

一、概述

JDZ-10Q电压互感器为单相、户内、干式半封闭产品，使用时单台或二台一组，JDZ-3，JDZ-6，JDZ-10 二台一组时为V/V连接， JDZ-10(Q)、JDZJ-6(Q)、JDZ二台一组时为 V /V/V连接分别适用于额定频率 50HZ 或 60HZ , 额定电压为 3kV、6kV、10kV 电力系统中作电能计量、电压监控和继电保护用。

二、结构特点

JDZ-10Q电压互感器为半封闭，外铁芯结构，绕组为环氧树脂全真空浇注全绝缘结构铁芯采用优质硅钢片叠装而成互感器绝缘靠环氧树脂产品体积小、重量轻，安装仅占有限空间所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不受潮一次绕组引出线端子的标志为 A，X ；二次绕组引出线端子的标志为 a。x ，均在浇注体上清晰标注在夹件上的接地标志旁有接地螺栓供接地用，下部支架供安装用。

三、使用环境

1 海拔高度不超过 1000 米
2 周围环境温度不高于+40 ℃，不低于-5 ℃
3 周围空气的相对湿度不大于 85 %（20 ℃）
4 安装场所无腐蚀性的气体

四、技术参数

1 产品标准：GB1207-2006《电磁式电压互感器》
2 产品表面爬电距离：满足II级污秽等级；
3 负荷的功率因数： COS∮=08（滞后）

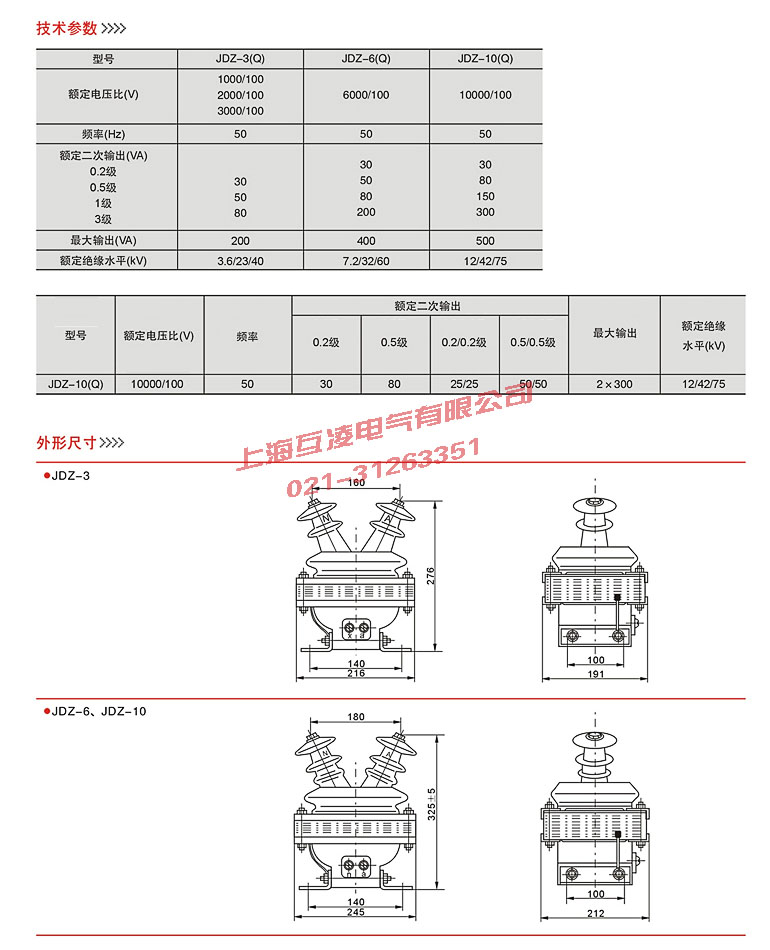

4 JDZ-10Q其他技术参数见下表：

五、产品绝缘

1.额定绝缘水平：
JDZ-3kv 产品：36/25/40KV
JDZ-6kv 产品：72/32/60KV
JDZ-I0kv 产品：12/ 42/75KV
2 二次对二次地工频耐压： 3kv 历时 60S
3 感应耐压试验：
150 赫兹电源二次加压
JDZ-3kv 产品：使一次达 10kv 历时 40S
JDZ-6kv 产品：使一次达 20kv 历时 40S
JDZ-I0kv 产品：使一次达 28kv 历时 40S

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

六、安装尺寸图

七、接线方式

1．一个单相电压互感器的接线

   这种接线方式在三相线路上，只能测量某两相之间的线电压，用于连接电压表、频率表及电压继电器等。

2．两个单相电压互感器的V／V形接线

   这种接线方式又称不完全星形接线，可以用来测量三个线电压，供仪表、继电器接于三相三线制电路的各个线电压。

3．三个单相电压互感器Y。／Y。形接线

   这种接线方式能满足仪表和继电保护装置选用相电压和线电压的要求。在一次绕组中点接地情况下，也可装用绝缘监察电压表。

4．三个单相三绕组电压互感器或一个三相五芯柱三绕组电压互感器Y。／Y。／△（开口三角形）接线

   这种接线方式在10kV中性点不接地系统中应用广泛，它既能测量线电压、相电压并能组成绝缘监察装置和供单相接地保护用。接成Y。形的二次绕组称为基本二次绕组，用来接仪表、继电器及绝缘监察电压表；接成(开口三角形)的二次绕组，称为辅助二次绕组，用来连接监察绝缘用的电压继电器。在系统正常运行时，开口三角形两端的电压接近于零，当系统发生一相接地时，开口三角形两端出现零序电压，使电压继电器吸合，发出接地预告信号。

八、JDZ10-10电流互感器标识

九、总结

JDZ-10Q电压互感器规格：

JDZ-10Q 10000/100V 0.5级

JDZ-10Q 10000/100V 0.2级
