JDZ10-10电压互感器

本文摘要

   本文内容含有：JDZ10-10电压互感器的接线图，结构特征，接线方式，尺寸图，技术参数的说明及JDZ10-10电压互感器标识的内容。

   JDZ10-10电压互感器是一种特殊的变压器，具有变压器的电压变换、阻抗变换和电气隔离三重作用，它将高压回路或低压回路的高电压转变为低电压（一般为100V），供给仪表和继电保护装置实现测量、计量、保护等作用。

本产品符合IEC60044及GB20840.3-2013电流互感器标准。

产品优点：

1.体积小。

2.具有良好的绝缘性能和防潮性能。

3.安装便捷，适合任何位置任意方西安装。

4.技术成熟 产品相对比较稳定。

一、概述

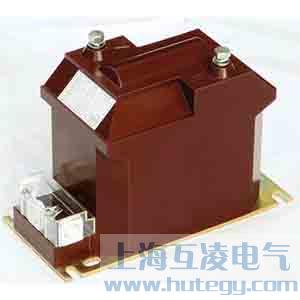

   JDZ10-10电压互感器等同于RZL-10电压互感器，为单相、户内、干式全封闭产品，使用时单台或二台一组， 二台一组时为V/V连接， 三台一组时为 V /V/V连接（具体接线方式请查本文第六点）分别适用于额定频率 50HZ 或 60HZ , 额定电压为 3kV、6kV、10kV 电力系统中作电能计量、电压监控和继电保护用。

二、结构特征

  本电压互感器主要采用环氧树脂全封闭浇筑结构，将互感器的一次绕组二次绕组及铁心浇筑在一起。

JDZ10-10电压互感器 双绕组和三绕组电压互感器的结构：

  供测量用的电压互感器，一般都做成单相双绕组结构.当两端绝缘等级相同时，可以单相使用，也可以组合起来作 三相使用。对这种电压互感器的主要技术要求是保证必要的准确级。

  供接地保护用的电压互感器还具有一个辅助二次绕组，称三绕组电压互感器。三相的辅助二次绕组结成开口三角形，一旦系统发生单相接地时中性点出现位移，辅助二次绕组上会出现一个零序电压，所以辅助二次绕组现称零序电压线组。

   三绕组电压互感器一般做成单相，做成三相时应采用三相五拄式(三相三柱旁扼式)铁心，且电压在10kv及以下，这是为了提供零序磁通的回路。对于这种电压互感器，零序电压绕组的准确级要求不高，一般为3B级或6B级，以保证开口三角端子电压在一定范围之内，但要求具有一定的过励磁特性。

三、环境条件

1.海拔高度不超过3000米;
2.周围环境温度不高于+40'C，不低于-5'C；
3.周围空气的相对湿度不大于65%（20'C）；
4.满足II级污秽等级；
5.安装场所无腐蚀性的气体

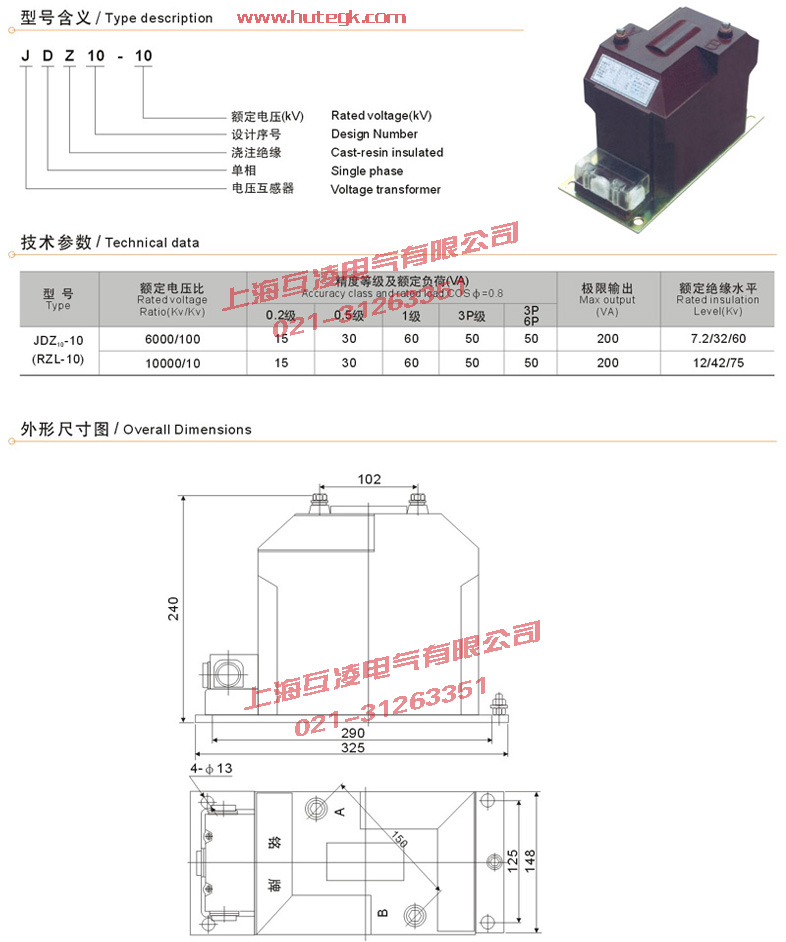

四、技术表

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

五、安装尺寸图

六、接线方式

1．一个单相电压互感器的接线

   这种接线方式在三相线路上，只能测量某两相之间的线电压，用于连接电压表、频率表及电压继电器等。

2．两个单相电压互感器的V／V形接线

   这种接线方式又称不完全星形接线，可以用来测量三个线电压，供仪表、继电器接于三相三线制电路的各个线电压。

3．三个单相电压互感器Y。／Y。形接线

   这种接线方式能满足仪表和继电保护装置选用相电压和线电压的要求。在一次绕组中点接地情况下，也可装用绝缘监察电压表。

4．三个单相三绕组电压互感器或一个三相五芯柱三绕组电压互感器Y。／Y。／△（开口三角形）接线

   这种接线方式在10kV中性点不接地系统中应用广泛，它既能测量线电压、相电压并能组成绝缘监察装置和供单相接地保护用。接成Y。形的二次绕组称为基本二次绕组，用来接仪表、继电器及绝缘监察电压表；接成(开口三角形)的二次绕组，称为辅助二次绕组，用来连接监察绝缘用的电压继电器。在系统正常运行时，开口三角形两端的电压接近于零，当系统发生一相接地时，开口三角形两端出现零序电压，使电压继电器吸合，发出接地预告信号。

七、JDZ10-10电流互感器标识

八、我们是JDZ10-10电压互感器生产厂家

电压互感器生产车间视频：

车间视频：

　　九、电磁式电压互感器试验项目讲解

　　一、测量绕组的绝缘电阻

　　测量绕组绝缘电阻的主要目的是检测其绝缘是否有整体受潮或劣化的现象。测量时一次绕组用2500V兆欧表，二次绕组用1000V或2500V兆欧表，而且非被测绕组应接地。测量时还应考虑空气湿度、套管表面脏污对绕组绝缘电阻的影响。必要时将套管表面屏蔽，以消除表面泄露的影响。温度的变化对绝缘电阻影响很大，测量时应记下准确温度，比便比较。为减小温度的影响，最好在绕组温度稳定后进行测试。

　　二、测量绕组的介质损耗因数tgδ

　　测量20KV及以上电压互感器一次绕组连同套管的介质损耗因数tgδ,能够灵敏地发现绝缘受潮、劣化及套管损坏等缺陷。由于电压互感器的绝缘方式分为全绝缘和分级绝缘两种，而绝缘方式不同测量方法和接线也不相同，故分别加以叙述。

　　三、油中溶解气体色谱分析

　　电压互感器绝缘油中溶解色谱分析对诊断放电性缺陷具有重要作用。其注意值为：总烃100pm；氢150pm；乙炔2ppm。对新投放的电压互感器，其油中不应含有乙炔。可见乙炔含量仍有重要指标。乙炔含量异常，一般由两种情况：一是穿芯螺丝悬浮电位放电，二是绕组绝缘有放电性缺陷。现场实例表明，在三倍频感应耐压试验中，被击穿的电压互感器绝缘油中的乙炔含量一般可达数十ppm。所以当乙炔含量超过注意值时应跟踪试验，对有增长趋势者，应进行其他检查性试验，如局部放电，感应耐压试验等，直至吊芯检查，找出乙炔气体产生的原因。

　　四，交流耐压试验

　　电磁式电压互感器的交流耐压试验有两种加压方式。一种是外施工频试验电压的方式，适用于额定电压为35kv及以下的全绝缘电压互感器的交流耐压试验，试验接线和方法与电流互感器的交流耐压试验相同。对于110kv及以上的串级式或分级绝缘式的电压互感器，《规程》推荐采用倍频感应耐压的方式。

　　五、局部放电试验

　　根据国家标准《互感器局部放电测量》（GB5583-85)知，对于互感器进行局部放电测量时，加在被试互感器高压端上的预加电压高达其正常运行电压的2倍以上。这对电流互感器来说是允许的。然而对于电磁式电压互感器，在额定频率的额定电压下，铁芯已经开始饱和，对于JCC2-220型互感器，甚至在额定电压的80%以下铁芯就开始饱和。
