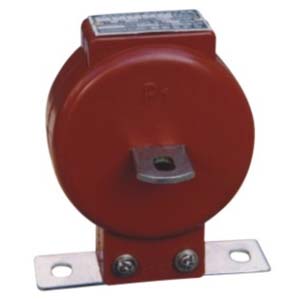

LFZ-0.5电流互感器

特点

LFZ-0.5电流互感器为聚脂树脂浇注母线式户内型产品，适用于额定频率50Hz或60Hz、额定电压0.66kV及以下的电力系统中作电流、电能测量和继电保护用。本型电流互感器体积小、重量轻、绝缘性能优越，产品符合 GB1208-1997《电流互感器》标准。铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕；中间窗口供母线穿绕使用，下部有底座，供固定安装之用；本型互感器外部为不饱和树脂绝缘浇注而成。

结构特征

我们上海互凌生产的互感器都采用的铁芯都是用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕；
中间窗口供母线穿绕使用，下部有底座，供固定安装之用；
本型互感器外部为不饱和树脂绝缘浇注而成，十分耐用美观小巧。

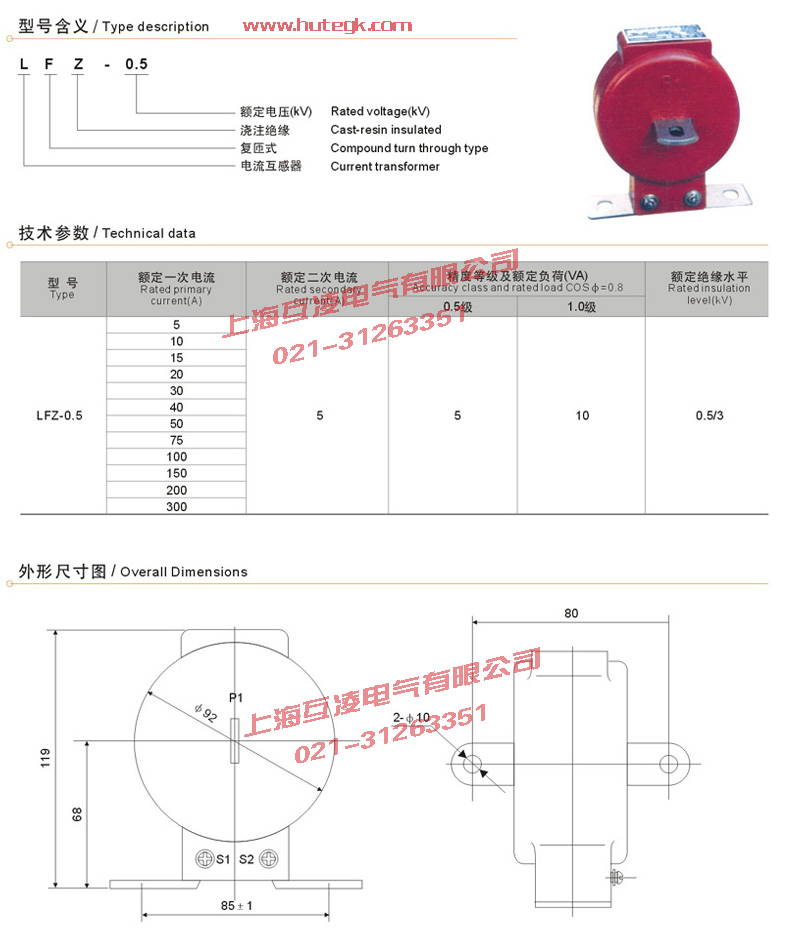

技术参数表如下

注意使用

使用于额定电压不超过0.66kV的交流电路，长期工作电流不超过1.2倍额定值； 产品为减极性，一次接线标志P1、P2，相应二次接线标志S1、S2； 测量仪表接于S1、S2端子上，所接仪表的总阻抗（包括接线）不应超过互感器的额定负荷； 互感器在运行中严禁二次开路。低压电流互感器可以把高交流电流转化为容易控制的低电流

外形尺寸、接线图及安装方式
