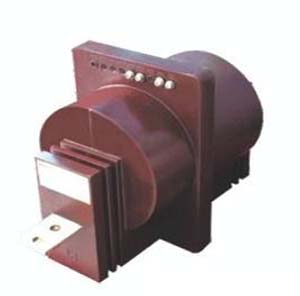

產品名稱：LFZB8-10B電流互感器

型號：LFZB8-10B

品牌：上海互淩

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經曆，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和係統圖、額定電壓、額定電流等

2、控製、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

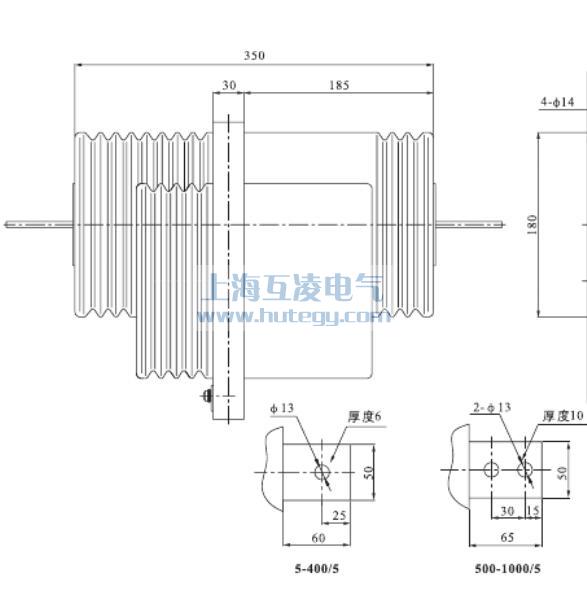

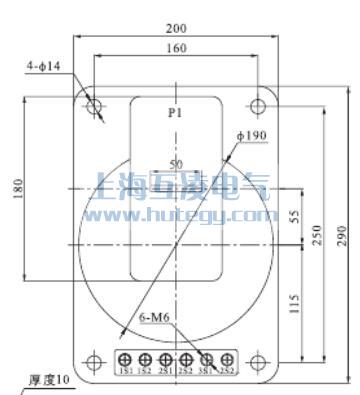

LFZB8-10B電流互感器結構簡介

LFZB8-10B電流互感器概述

小辣椒导航的互淩的互感器用的是環氧樹脂澆注全封閉穿牆式結構，適用於額定頻率為50Hz或60Hz，額定電壓為10kV及以下的電力係統中作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。

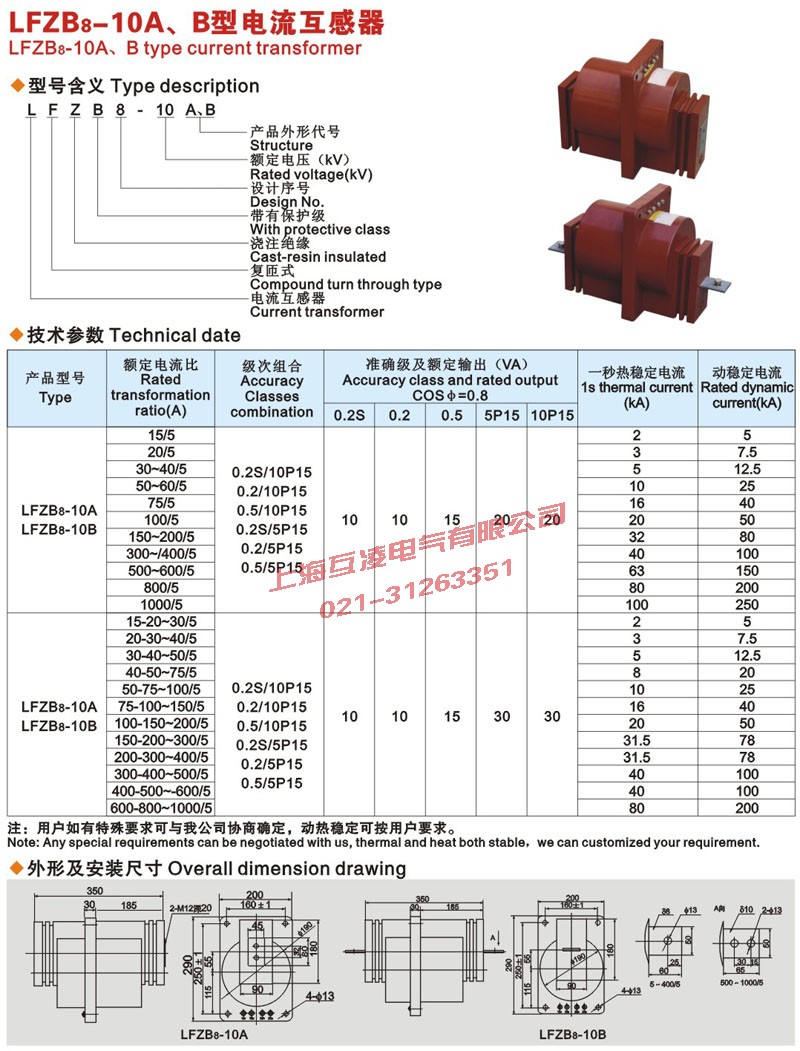

額定負額表

額定一次電流(A)	準確級組合	額定二次輸出(VA)					額定短時熱電流 (kA)	額定動穩定電流 (kA)
額定一次電流(A)	準確級組合	0.2S	0.2	0.5S	0.5	10P10	額定短時熱電流 (kA)	額定動穩定電流 (kA)
20	0.2S/10P10 0.2/10P10 0.5S/10P10 0.5/10P10 0.2/0.5/10P10 0.2/10P10/10P10 0.5/10P10/10P10	10	10	10	15	15	2	5
30							3	7.5
40							4	10
50							6	15
75							8	20
100							12	30
150							15	37.5
200							20	50
300							32	80
400							36	80
500、600						20	63	150
750、800							80	200
1000							100	250
1200							100	250

1額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 汙穢等級：Ⅱ級

原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

產品名稱：
LFZB8-10B電流互感器

型號：
LFZB8-10B

本公司是一家具有多年成套配件生產曆史，集開發、生產、銷售為一體的專業化企業，是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電谘詢訂購。
