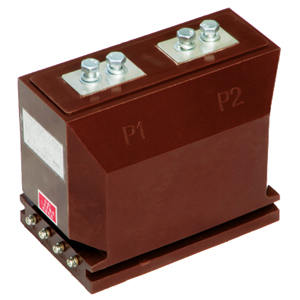

LZZBJ9-10A2G电流互感器

概述

上海互凌的lzzbj系列电流互感器为高压的环氧树脂浇注全封闭支柱式产品，外形精巧，安装方便，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。

结构简介

本型电流互感器为环氧树脂浇注全封闭支柱式结构，耐污染及潮湿。安装时将一次螺钉压紧，保证接触可靠。

技术数据

1、额定绝缘水平：12/42/75kV
2、额定二次电流：5A，1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表1-9
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级：Ⅱ级。
6、若用户有要求 ，测量级可为0.5S级,计量为0.2s级，保护有10p10，10p20，6p,10p等保护等级。

校验方法

在进行电流互感器误差试验之前，通常需要检查极性、退磁、准确度等试验。南北电网的标准差异，我们准许有一定的误差在。常规变比精度准确及都是能南北互通的不存在这个问题，主要是有写要求精度比较高的特殊非标型号。
