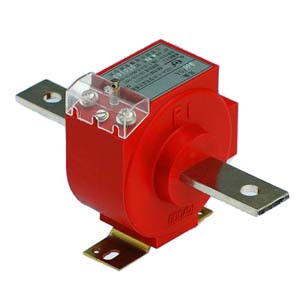

LQZJ4-0.66电流互感器

简介

主要用于户内，供额定电压为0.66KV及以下，额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用，产品采用浇注绝缘，采用底板固定安装。解决了在200A以下的配电回路中一次匝数过多，绕制困难，用户窃电，且不美观的问题，特别适用于抽屉式低压开关柜及其它一些元件比较拥挤的电气装置。具有小巧，外观耐用，防污，放水溅等有点

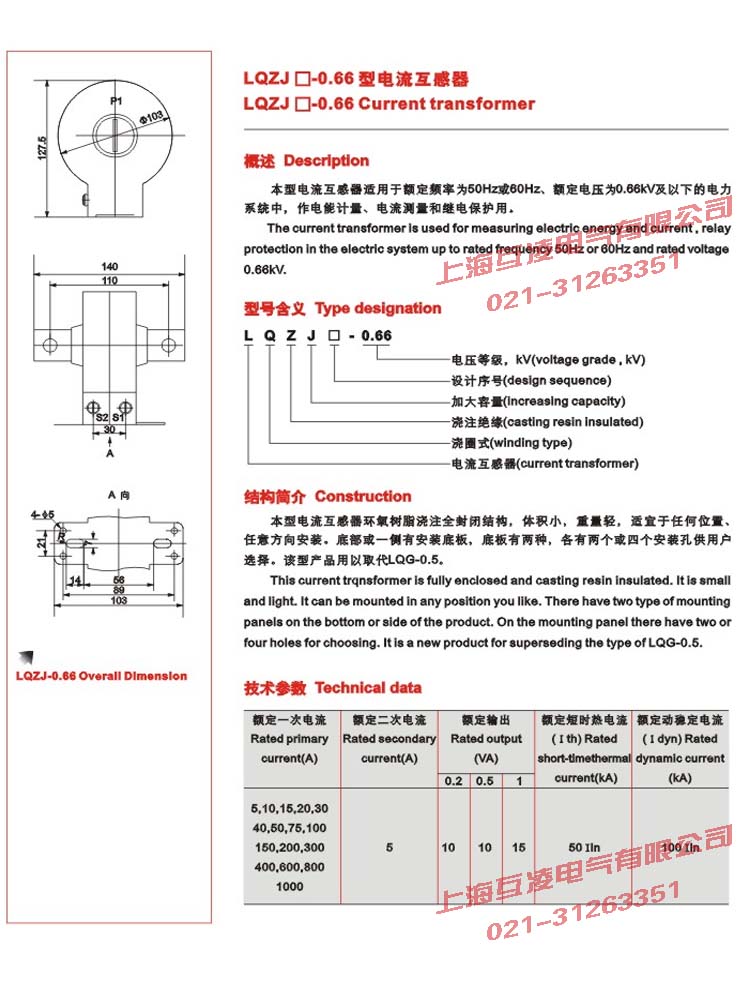

变比参数

技术参数

额定频率(Hz) 50Hz
额定一次电流：5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500A
额定二次电流：5A
准确级：0.5级、0.2级、0.5S 级、0.2S级
额定二次负荷(VA)：10VA
1秒热电流(有效值)(kA)50In
动稳定电流(峰值)(kA)100In
绝缘水平：3kV，历时1min，无击穿及闪络现象

电流互感器原理：电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用。
