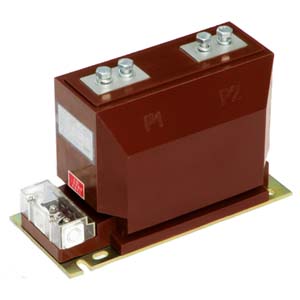

LZZBJ9-10A1G电流互感器

概述

为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。

结构简介

本型电流互感器为环氧树脂浇注全封闭支柱式结构，耐污染及潮湿。安装时将一次螺钉压紧，保证接触可靠。

技术数据

1、额定绝缘水平：12/42/75kV
2、额定二次电流：5A，1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表1-9
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级：Ⅱ级。
6、若用户有要求 ，测量级可为0.2S、0.5S级。

发展方向

由于电磁式电流互感器存在的易饱和、非线性及频带窄等问题，电子式电流互感器逐渐兴起。电子式电流互感器一般具有抗磁饱和、低功耗、宽频带等优点。
国内具有代表性的电子式互感器有AnyWay变频电压传感器、AnyWay变频电流传感器和AnyWay变频功率传感器，其中，AnyWay变频功率传感器属于电压、电流组合式互感器。

该互感器的主要特点如下：
1、采用前端数字化技术，光纤传输，电磁兼容性好。
2、幅频特性和相频特性好，在宽幅值、频率、相位范围内均（jun1）可获得较高的测量精度。
3、属于数字式传感器，二次仪表不会引入误差，传感器误差就是系统误差。
