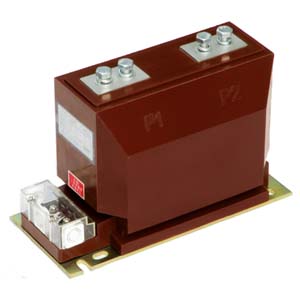

LZZBJ9-10电流互感器

　　本页摘要：

　　LZZBJ9-10电流互感器为全封闭式结构，铁芯采用优质的导磁材料，一、二次绕组及铁芯均浇注在环氧树脂中，具有优良的绝缘性能和防潮能力，并容易做到表面清洁。

　　一次出线P1、P2分别在浇注体的顶部，二次绕组出线端在浇注体的下部，第一组为计量绕组（0.2S级、0.2级），标志为1S1、1S2:第二组为监控绕组（0.5级），标志为2S1、2S2:第三组为保护级绕组（10P）,标志为3S1、3S2，同时二次绕组可带抽头。

　　如果客户需要，可任意改变准确级组合，互感器为减极性，互感器底部装有底板并配有4只Φ12的安装孔.

　LZZBJ9-10电流互感器优点：

　　1.耐潮湿

　　2.耐污秽

　　3.尺寸小

　　4.重量轻

　　5.适合于任何位置、任意方向安装。

　　LZZBJ9-10电流互感器概述

　　LZZBJ9-10电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用,适用于中置式开关柜及其它型式的开关柜。

　　本型号的产品还可根据用户要求生产二、三绕组复变比结构。

　　目前准确级有0.5、0.2、0.5S、0.2S级，保护级10P10、10P20等，另可以定制非标产品。

　　二、互感器的结构及特点

　　电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻，适合于任何位置、任意方向安装。

　　LZZBJ9-10电流互感器相关技术数据

　　3.1品性能符合IEC标准和GB1208-1997《电流互感器》

　　3.2额定绝缘水平:12/42/75kV

　　3.3负荷功率因数:cosφ=0.8(滞后Lag)

　　3.4额定频率:50Hz额定二次电流:5A

电流变比	准确级组合	准确级及额定输出		保护级		一秒热稳定电流(KA)	动稳定电流(KA)
		0.2s	0.5s	额定输出(VA)	准确级及限值系数
5/5	0.2S/0.5 0.2/0.5 0.2S/10P10 0.2/10P10 0.5S/10P10 0.5/10P10 0.5/10P20	10	10	15	10P10	0.8	1.9
10/5						1.5	3.8
15/5						2.3	5.8
20/5						3	7.5
30/5						4.5	11.2
40/5						6	15
50/5						7.5	18.8
75/5						11.5	29
100/5						15	37.5
150～200/5						22.5	56.5
300～600/5						45	112.5
800～2500/5						63	157.5
3000/5						80	160

　　1、LZZBJ9-10额定绝缘水平：12/42/75kV；

　　2、负荷的功率因数：COSφ=0.8（滞后）；

　　3、额定二次电流：5A或1A;

　　4、表面爬电距离：满足II级污秽等级要求；

　　5、产品标准：GB1208-2006《电流互感器》。

　　6、仪表保安系数：FS≤10;

　　7、其它技术参数见表

　　　lzzbj9-10发展方向

　

　　由于电磁式电流互感器存在的易饱和、非线性及频带窄等问题，电子式电流互感器逐渐兴起。电子式电流互感器一般具有抗磁饱和、低功耗、宽频带等优点。

　　国内具有代表性的电子式互感器有AnyWay变频电压传感器、AnyWay变频电流传感器和AnyWay变频功率传感器，其中，AnyWay变频功率传感器属于电压、电流组合式互感器。

　　该互感器的主要特点如下：

　　1、采用前端数字化技术，光纤传输，电磁兼容性好。

　　2、幅频特性和相频特性好，在宽幅值、频率、相位范围内均可获得较高的测量精度。

　　3、属于数字式传感器，二次仪表不会引入误差，传感器误差就是系统误差。

　LZZBJ9-10电流互感器安装尺寸图

六、接线图

1、三相完全星形接线可以准确反映三相中每一相的真实电流。该方式应用在大电流接地系统中，保护线路的三相短路、两相短路和单相接地短路。a图

2、两相两继电器不完全星形接线可以准确反映两相的真实电流。该方式应用在6～10kV中性点不接地的小电流接地系统中，保护线路的三相短路和两相短路。b图

3、两相差接反映两相差电流。该接线方式应用在6～10kV中性点不接地的小电流接地系统中，保护线路的三相短路、两相短路、小容量电动机保护、小容量变压器保护。C图

4、单相接线在三相电流平衡时，可以用单相电流反映三相电流值，主要用于测量回路。d图

5、两相三继电器完全星形接线，流入第三个继电器的电流是Ij＝Iu＋Iw＝－Iv。该接线方式应用在大电流接地系统中，保护线路的三相短路和两相短路。

LZZBJ9-10电流互感器运行注意

①LZZBJ9-10电流互感器在运行中二次侧不得开路，一旦二次侧开路,，由于铁损过大，温过高而烧毁，或使 副绕组电压升高而将绝缘击穿，发生高压触电的危险。所以在换接仪表时如调换电流表、有功表、无功表 等应先将电流回路短接后再进行计量仪表调换。当表计调好后，先将其接入二次回路再拆除短接线并检查表计是否正常。 　

②如果在拆除短接线时发现有火花，此时电流互感器已开路，应立即重新短接，查明计量仪表回路确无开路现象时，方可重新拆除短接线。在进行拆除电流互感器短接工作时，应站在绝缘皮垫上， 另外要考虑停用电流互感器回路的保护装置，待工作完毕后，方可将保护装置投入运行。 　　

③如果电流互感器有嗡嗡声响，应检查内部铁心是否松动，可将铁心螺栓拧紧。电流互感器二次侧的一端，外壳均要可靠接地。 　　

④当电流互感器二次侧线圈绝缘电阻低于 10~20 兆欧时，必须进行干燥处理，使绝缘恢复后，方可使用。

八、LZZBJ9-10电流互感器厂家

LZZBJ9-10电流互感器工艺：

　5.2.1.4干式电流互感器一次接线导体的最小截面除应满足铭牌规定的额定电流值外，还应能满足铭牌规定的额定峰值耐受电流、额定短时耐受电流和额定短路持续时间的要求。

　　5.2.1.5导体直线搭接时，搭接长度不得小于导体宽度的1.5倍或100mm（两者取大值）。

　　★5.2.1.6导体搭接处两面的平整度应满足GB/T5585.1一2005要求，接触面的电流密度应满足DL/T5222-2005要求。

　　5.2.1.7干式电流互感器接线盒标牌简明标示其接线方式和主要数据，CT的适当处有明显的“二次回路在运行中不许开路”的警告标记。

　　5.2.1.8干式电流互感器在其标示牌和结线图上，相应的端子处均有极性标记。

　　5.2.1.9接地

　　每相电流互感器装设两个满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺钉，接地板位于电流互感器的两侧呈对称布置，螺钉的直径不小于12mm。

　　5.2.1.10端子

　　制造厂应供给连接母线用的全部紧固件（螺栓、螺母等），一次出线端子采用铜材，紧固零件使用不锈钢，应有可靠的防锈镀层。

　　二次出线端子螺杆直径不得小于8mm，应用铜或铜合金制成，并有可靠的防锈层。二次引出线、接线端子和端子板应加强绝缘，并且具有良好的防潮性能，应具有防螺杆旋转措施。二次接线端子应有用聚碳酸脂制成的透明防护罩。此防护罩应可方便加封，应能防止直接或间接接触到接线螺钉。

　　5.2.1.11互感器的伏安特性、准确度级及额定负载均应能满足继电保护及仪表测量装置的要求。

　　5.2.1.12当二次侧开路时，二次侧能承受电压3000V/1min，每个CT的二次绕组单独接地。应提供每种型式各参数电流互感器的磁化特性曲线和误差曲线。每个电流互感器应独立标号并提供接线图

　　LZZBJ9-10电流互感器铭牌

　　每台电流互感器铭牌标志应清晰，在使用寿命期内不褪色。编码方式可采用自动喷码和激光蚀刻（不能采用钢凿码），必须达到长期不褪色、易读取的要求。铭牌上必须留有条形码标志位置，且可按订货单位要求将条形码直接印刷在铭牌上。铭牌与互感器本体应紧密结合，应能防伪和防撬，不允许采用不干胶进行粘贴。在互感器的本体位于二次接线端子面的上方，应用激光蚀刻出电流互感器的编号，其字体高度应不小于8mm。铭牌上应标出下述各项

　　a.国名。

　　b.制造厂名（不以工厂所在地地名为厂名者，应同时标出地名）。

　　c.互感器名称。

　　d.互感器型号。

　　e.标准代号。

　　f.额定一次和二次电流（A）。

　　g.额定频率及相数。

　　h.设备种类：户内或户外，及允许使用的最高海拔。

　　i.额定输出及其相应准确级，以及有关的其他附加性能数据。

　　j.设备最高电压。

　　k.额定绝缘水平。

　　l.额定短时电流：应分别标出额定短时热电流（kA）（方均根值）和额定动稳定电流（kA）（峰值）。

　　m.绝缘耐热等级（A级绝缘可不标出）。

　　n.带有两个及以上分开的二次绕组的时，应标明每一绕组的额定电压、输出容量范围（VA）和其相应的准确级。

　　o.互感器的总重。

　　p.出厂序号。

　　q.制造年月。

　　r.功率因数

　　s.外绝缘爬距。

　　是否需要MC计量标示

　　LZZBJ9-10电流互感器试验

　　根据相关国标和行标等有关标准及其补充说明进行各项试验，有关条款的特殊要求和补充应在试验期间遵守并执行。

　　6.1型式试验

　　型式试验是为了验证所设计和制造的干式电流互感器设备的性能是否能够达到相应产品标准的要求，型式试验的项目内容如下，具体试验要求参见GB1028中的相关规定。

　　a.工频耐压试验

　　b.全波冲击试验

　　c.截波冲击试验

　　d.温升试验

　　e.短时电流试验

　　f.机械强度试验

　　g.绝缘热稳定试验

　　h.耐地震能力试验

　　i.一次绕组的冲击试验

　　j.户外互感器的湿试验

　　k.误差试验、复合误差试验

　　l.仪表保安电流测量

　　m.机械强度试验

　　n.绝缘热稳定试验

　　LZZBJ9-10电流互感器出厂试验

　　出厂试验是为了发现产品所用材料和制造中的缺陷，它不应损伤产品的性能和可靠性。出厂试验应在整体组装后进行，应该对每台成品进行检验，以确保每台产品与已经通过型式试验的产品相一致。出厂试验的项目内容如下，具体试验要求参见GB1094.6-2011中的相关规定。

　　a.出线端子标志试验

　　b.一次绕组、二次绕组之间及对地绝缘电阻测量

　　c.一、二次绕组直流电阻测量

　　d.主绝缘工频耐压试验

　　e.一次、二次绕组的段间及二次绕组的工频耐压试验

　　f.二次绕组的工频匝间耐压试验

　　g.局部放电试验

　　h.误差测量

　　i.伏安特性试验

　　6.3现场交接试验

　　干式电流互感器安装完好并完成所有的连接后，应进行现场交接试验。交接试验是为了确认干式电流互感器设备在经过运输、储存、现场安装和/或调整等过程后是否存在损坏、各个单元的兼容性、装配是否正确。现场交接试验的项目内容如下：

　　a.伏安特性试验

　　b.绕组绝缘电阻测量

　　c.一、二次绕组电阻测量

　　d.一分钟工频耐受电压试验

　　e.精度验证

　　f.变比试验

　　LZZBJ9-10电流互感器产品对环境的影响

　　制造厂应该提供有关设备对环境影响所需要的材料。任何已知的化学危险和环境危害应在手册或使用说明中明确。

　　制造厂应该对有关设备的不同材料的使用寿命和拆除的程序给予必要的指导，对再循环使用的可能性给予简要说明。

　　8企业VI标识

　　a.设备外立面上应有统一的中国南方电网有限责任公司企业VI标识，并符合《中国南方电网视觉识别系统管理手册》的要求。

　　b.标识的内容构成：中国南方电网有限责任公司标志、“中国南方电网”中英文名称。

　　c.颜色：标识采用企业标准色C100M69Y0K38，背景采用白色。

　　d.材质选用厚度为3mm的拉丝不锈钢板，工艺为表面文字蚀刻、烤漆入色。

　　e.企业标识安装在设备外立面正面醒目位置。

　　9技术文件要求

　　投标方应承诺在签订合同一个月内（项目单位填写）提供以下所列（但不限于下列资料、图纸、文件，投标方应承诺提供招标方提出的所有所需资料、图纸、文件供工程设计、安装、运维使用）的图纸、资料、文件纸质版6套，电子版光盘2套（含AutoCAD图）。投标方提供的所有资料均应为中文版或中英文对照版。

　　9.1随投标文件一起提供的一般性资料，包括型式试验报告（有效期内）、例行试验报告（每台）、特殊试验报告、鉴定证书、安装使用说明书、总装图、主要技术参数、符合技术要求的互感器运行业绩和相关技术整改措施（如果有）等。

　　9.2在技术协议签订10天内，投标方向招标方提供下列图纸资料及其AutoCAD格式的电子文档光盘2份。

　　9.3供货时，开箱资料除了9.2条所规定的图纸资料外，还应提供下列资料，均为一式6份：

　　9.3.1认可图

　　9.3.2最终图

　　9.3.3安装、运行、维护说明书及试验报告

　　9.3.4需提供的互感器图纸

　　1）总装图。

　　2）基础安装尺寸图。

　　3）电气原理图。

　　4）铭牌图。

　　5）运输运装示意图，包括运输尺寸等。

　　6）一次绕组和主绝缘的绝缘构造图。

　　7）二次绕组接线和布置图

　　8）二次端子接线图。

　　9）产品说明书（安装使用说明、技术条件、装箱单）。

　　9.4设计联络

　　1）投标方应在技术协议签订后的10天内（项目单位填写）向招标方提供正式版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料，同时向招标方设计代表提供拷贝磁盘2份（图纸为AutoCADR2000版、文字资料为Word97版）。

　　2）投标方应按设计需要随时开展设计联络工作，提供设计所需的相关资料，以保证招标方工期要求。

　　3）投标方提供的图纸必须经招标方代表确认。

　　LZZBJ9-10电流互感器监造、包装、运输、安装及质量保证

　　10.1监造（建议无需建造）

　　1）投标方必须在签订合同后10天之内以书面形式提供所供设备的制造进度表。按照DL/T586-2008《电力设备用户监造导则》的要求，招标方可随时进厂监造。监造和检验人员有权了解生产过程、查询质量记录和参加各种试验。

　　2）监造范围包括设备的设计、加工、制造、储运、材料采购、组装和试验等重要过程，关键部件的质量控制，进行见证、检验和审核。

　　3）运行单位的工厂监造和检验工作，不减少投标方对产品的质量责任，监造和检验人员不签署任何质量证明。

　　4）投标方应在出厂前提前至少5个工作日书面通知招标方进行出厂试验监督。

　　10.2包装

　　1）要严格按照制造厂给出的说明书对设备进行包装、运输和储存。制造厂应在交货前的适当时间提供设备的运输和储存说明书。

　　2）设备制造完成并通过试验后应及时包装，否则应得到切实的保护。其包装也应符合铁路、公路和海运部门的有关规定。

　　3）包装箱上应有明显的包装储运图示标志，并应标明招标方的订货号和发货号。

　　4）设备的包装应能保证设备各零部件在运输过程中不致遭到脏污、损坏、变形、丢失及受潮。对于其中的绝缘部件及由有机绝缘材料制成的绝缘件应特别加以保护，以免损坏和受潮。对于外露的接触表面，应有预防腐蚀的措施。所有运输措施均应经过验证。凡有运输损坏，应由制造厂负责赔偿。

　　10.3运输

　　1）设备单独运输的零部件应有标志，便于用户安装装配。

　　2）整体产品或分别运输的部件，都要适合于运输及装卸的要求。

　　3）制造厂应提供按全部解体检修用的备品备件和装用机具，随同产品发运。

　　4）随同运输的产品应附有装箱清单，产品所需提供的技术资料应完整无缺。

　　LZZBJ9-10电流互感器安装指导

　　LZZBJ9-10电流互感器厂价格在安装和启动时应安排技术人员提供现场安装指导服务，提出技术建议。

　　设备在现场搬运、吊装就位和安装时，应按照GB26164.1《电业安全工作规程第1部分：热力和机械》的要求进行。

　　LZZBJ9-10电流互感器质量保证

　　1）全部设备必须是全新的，持久耐用的，应满足作为一个完整产品所能满足的全部要求。投标方应保证设备在规定的使用条件下运行、并按使用说明书进行安装和维护、预期寿命应不少于30年。

　　2）投标方应对其整组设备在到货后提供不少于三年的“三包”质量保证。之后如发生产品损坏，投标方应及时为本组装置提供维修部件，并按最近的投标价提供。

　　3）订购的新型产品除应满足本标准外，投标方还应提供该产品的鉴定证书。

　　4）投标方应保证制造过程中的所有工艺、材料试验等（包括投标方的外购件在内）均应符合本标准的规定。若招标方根据运行经验指定投标方提供某种外购零部件，投标方应积极配合。

　　5）附属及配套设备必须满足有关行业标准的要求，并提供试验报告和产品合格证。

　　6）投标方应有遵守本标准中各条款和工作项目的ISO9000-GB/T19000质量保证体系，该质量保证体系已经通过国家认证并在正常运转。

　　11一次、二次及土建接口要求

　　11.1电气一次接口

　　/。

　　11.2电气二次接口

　　11.2.1出线端子标志

　　1）出线端子应标志下列内容：

　　a.一次绕组和二次绕组；

　　b.绕组或绕组线段的极性关系。

　　2）标志方法

　　出线端子标志由字母和数字组成，字母应为大写印刷体，并应清晰牢固地标在出线端子表面或近旁处。

　　3）标志内容及极性关系表征

　　用字母P（或L）表示一次绕组出线端子，字母S表示二次绕组出线端子，如果一次绕组为分段式，用字母C表示中间出线端子。标有P1、S1和C1的各出线端子在同一瞬间具有同一极性。

　　当互感器有多个二次绕组时，可分别在第一个、第二个……绕组出线端子的标志字母前冠以1、2……；当二次绕组具有中间抽头时，可在二次绕组的首端端子的标志字母后冠以1、2……。

　　电流互感器的端子标志示意图如图11-2所示，图11-2（a）表示互感器一次绕组分为两组可串联或并联，互感器有两个二次绕组；（将a图删除）图11-2（b）表示互感器一次绕组不是分段式，互感器有两个二次绕组，其中一个二次绕组有中间抽头。

　　（a）（b）

　　11.3土建接口

　　无。
