LCWD-35电流互感器

摘要：

本文主要介绍LCWD-35电流互感器的外形尺寸，接线图，参数，及电流互感器发现异常情况的处理方法。LCWD-35油浸式电流互感器，主要安装在户外具有体积小，性能稳定等特点。

一、概述

LCWD-35电流互感器为油纸绝缘、户外型产品，适用于额定频率50Hz或60Hz、额定电压为35kV及以下的电力系统中，作电能计量、电流测量和继电保护用。

二、结构简介

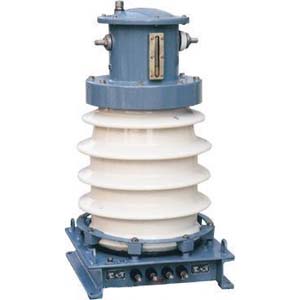

LCWD-35电流互感器结构紧凑、体积小、重量轻，器身经过真空干燥处理，装于充满变压器幅的套管中。其上半部分为一次绕组，下半部分为二次绕组，套管固定于底座上，套管顶部装有储油柜，一次绕组出头分别从柜壁两侧引出，标有P1的起始端子用小瓷套与柜壁绝缘，末端P2与柜壁直接连接，储油柜正面装有表示不同温度的油表。

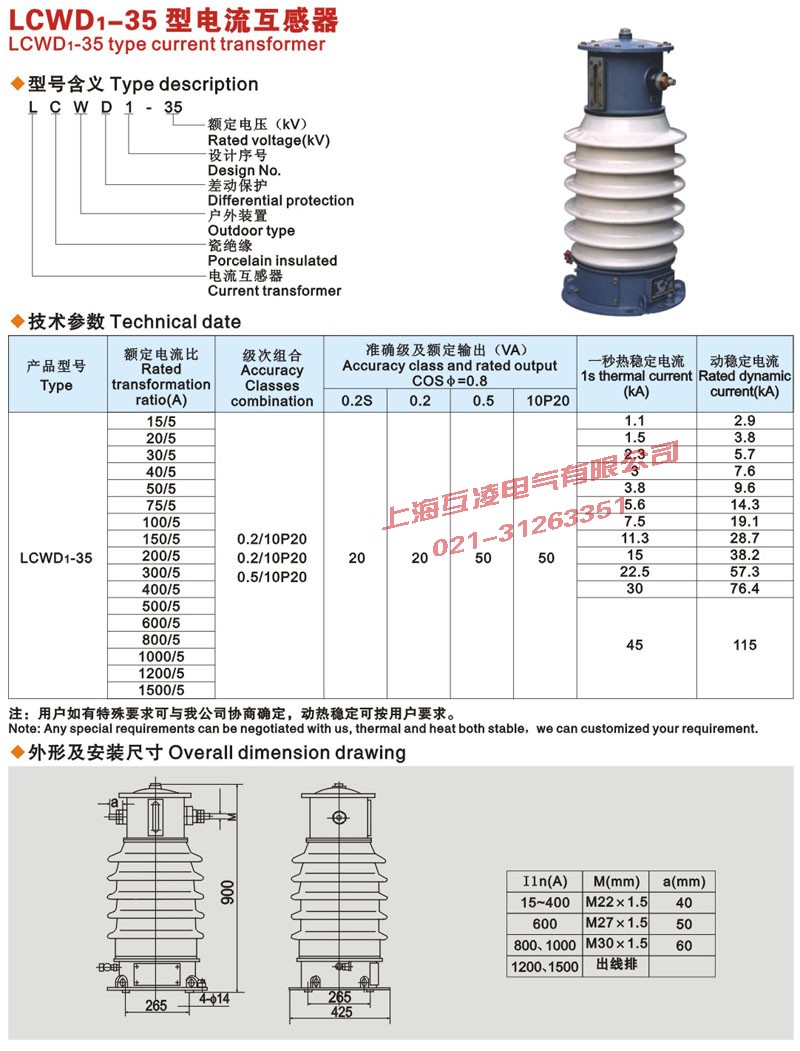

三、LCWD-35电流互感器技术参数

1. 额定绝缘水平：40.5/95/185kV；
2. 额定二次电流：5A；
3. 额定一次电流、准确级组合、额定输出及动、热稳定电流见表；
4. 外绝缘爬电距离：普通型≥735；W2型≥1100。

四、变比参数

五、原理

在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用。
对于指针式的电流表，电流互感器的二次电流大多数是安培级的（如5A等）。对于数字化仪表，采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。
微型电流互感器也有人称之为“仪用电流互感器”。（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。）
电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。
电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。电流互感器在额定电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。
Kn=I1n/I2n
电流互感器（Current transformer 简称CT）的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。

六、外形尺寸图

六、互感器相关问题的处理

电流互感器故障时常伴有声音及其它现象发生。当二次回路突然开路时，在二次线圈产生很高的感应电势，其峰值可达几千伏以上，危及在二次回路上工作人员生命和设备安全，而且高压可能电弧起火。同时，由于铁芯里磁通急剧增加，达高度饱和状态。铁芯损耗发热严重，可能损坏流变的二次绕组。此时因磁通密度增加引起非正弦波，使硅钢片振动极不均匀，从而发生较大的噪声。

一、电流互感器在开路时的处理若出现这种故障，应保持负荷不变，停用可能误动的保护装置，并通知有关人员迅速消除。

二、电流互感器二次回路断线（开路）的处理1、异常现象：

a. 电流表指示降为零，有功、无功表的指示降低或有摆动，电度表转慢或停转。

b. 差动断线光字牌示警。

c. 电流互感器发出异常响声或发热、冒烟或二次端子线头放电、打火等。

d. 继电保护装置拒动、或误动（此现象只在断路器发生误跳闸或拒跳闸引起越级跳闸后，查故障时发现）。

2、异常处理：

a. 立即将故障现象报告所属调度。

b. 根据现象判断是属于测量回路还是保护回路的电流互感器开路。处理前应考虑停用可能引起误动的保护。

c. 凡检查电流互感器二次回路的工作，须站在绝缘垫上，注意人身安全，使用合格的绝缘工具进行。

d. 电流互感器二次回路开路引起着火时，应先切断电源后，可用干燥石棉布或干式灭火器进行灭火。

三、电流互感器本体故障电流互感器故障有下列情况之一时，应立即停用处理：

a. 内部发出异声、过热，并伴有冒烟及焦臭味。b. 严重漏油，瓷质损坏或有放电现象。

c. 喷油着火或流胶现象。

d. 金属膨胀器的伸长明显超过环境温度时的规定值。
