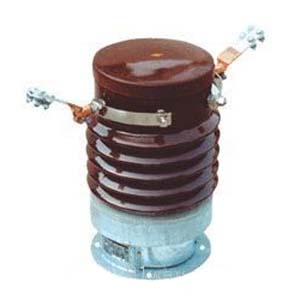

LCWFS-12G电流互感器

概述

是根据城网，农网小型化变 电站配套需要和提高电能计量精度而研究的新产品，是在同类产品基础上改进而成，改进结构及绝缘方式，提高技术参数，尤其动热稳定电流。该产品符合GB1208一97《电流互感器》国家标准和IEC185国际标准要求。其结构新颖，具有技术参数高、无渗漏、耐污秽、局放小等特点。是变电站供电线路的理想配套设备。 该产品适用于额定电压10 kV、交流50Hz（60Hz）三线制供电线路中作为电能计量、仪表监测、继电保护以及无人值守，无油化变电站实行遥控、遥测、遥信、遥调之用。

原理

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
