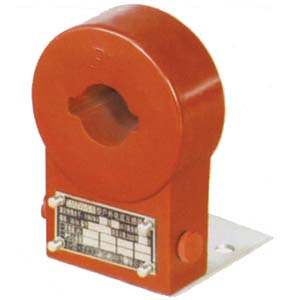

LMZW-0.5电流互感器

特点

一次电流5A～5000A，二次电流5A，规格齐全，全面覆盖0.2级、0.5级及1级三个准确度等级； 所用铁芯经过高真空热处理，性能优良，精度稳定； 外壳采用高抗冲阻燃ABS材料制成，具有良好的安全性能，造型美观； 安装方便，可采用弯片固定，压盘固定； 结构：穿孔式（圆、方孔），弯片、单片压盘安装方式 性能符合GB1208-1997《电流互感器》技术标准。

结构特征

本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕；
中间窗口供母线穿绕使用，下部有底座，供固定安装之用；
本型互感器外部为不饱和树脂绝缘浇注而成。

技术参数

额定电压:500V;
额定频率(Hz) 50Hz;
额定一次电流:5~1500A;
额定二次电流: 5 A,1A;
额定容量:5VA、10VA；
绝缘要求:一次绕组对二次绕组及地和二次组对地能承受短时工频耐压3kV,绝缘电阻≥10mΩ,历时1min,无击穿及闪络现象.

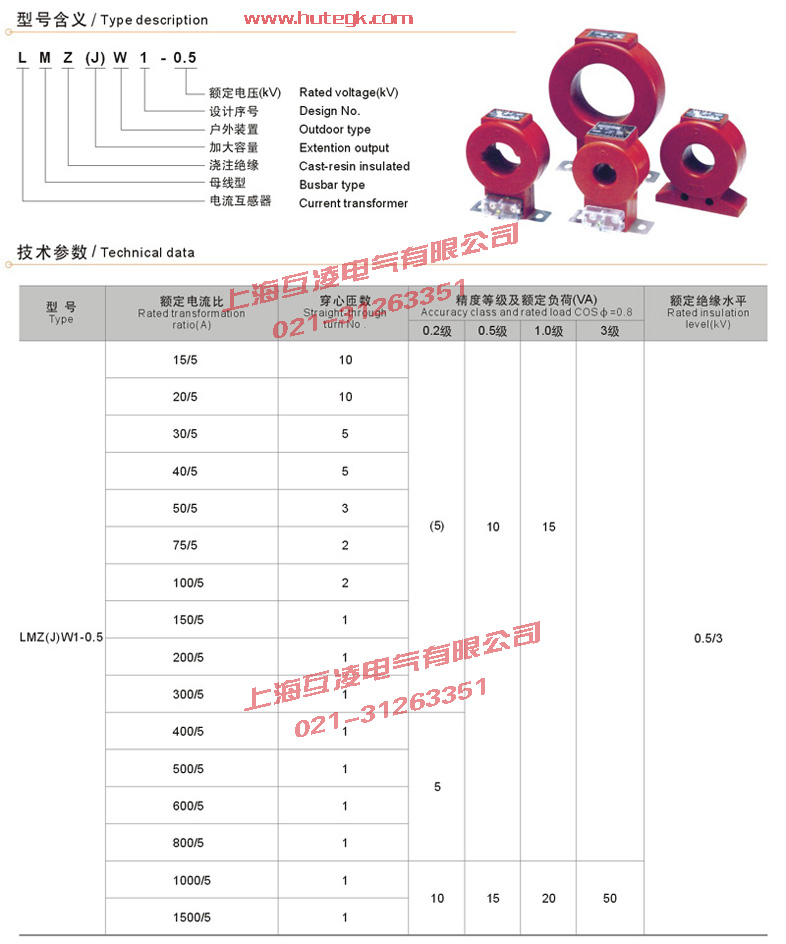

额定负额表

注意事项

互感器使用于额定电压不超过0.66kV的交流电路，长期工作电流不超过1.2倍额定值； 产品为减极性，一次接线标志P1、P2，相应二次接线标志S1、S2； 测量仪表接于S1、S2端子上，所接仪表的总阻抗（包括接线）不应超过互感器的额定负荷； 互感器在运行中严禁二次开路。低压电流互感器可以把高交流电流转化为容易控制的低电流。
